单相异步电动机检修方法

用单相 220V 交流电源供电的电动机．有一种叫做单相异步电动机。它的结构与笼型三相异步电动机相似，也是由定子和笼型转子组成。

　　定子上有二组线圈．分别是主绕组 ( 工作绕组 ) 和副绕组 ( 启动绕组 ) 。

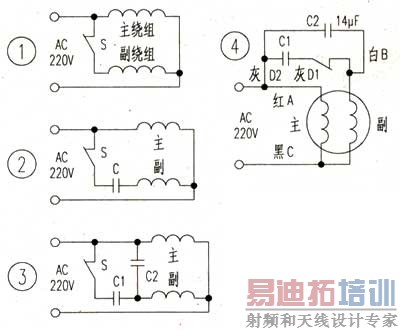

　　当主绕组通过单相交流电后．会产生一个交变的脉动磁场．它的空间轴线固定．磁场的强度和方向按正弦规律变化。这个脉动磁场在转子静止时，不能产生足够的电磁转距．必须有一个空间相差 90 度电角度的副绕组参与启动。在定子绕组中，主绕组和副绕组排列相隔 90 度的相位差．从而形成了一个旋转磁场。增加了启动力矩。有启动电容的电路原理图见图 2 所示。

　　为了充分利用副绕组的移相功能．提高单相异步电动机的功率因素和效率．减小电磁噪声。在启动绕组和主绕组之间接上一个运行电容 C2 ，当 S 断开后，启动电容断开．运行电容 C2 使副绕组继续工作，给电动机增加力矩。原理图见图 3 所示。一般情况下，启动电容 C1 是运行电容 C2 电容量的 5~10 倍。

　　S 为离心开关．开关安装在电动机前端盖上，离心块安装在转子轴上。电动机静止时。离心开关闭合。当转子转速达到 80 ％额定值时．转子轴上的甩块在离心力的作用下展开．使滑块回缩．开关 S 失去压力自动弹开。如离心开关损坏。只能在到达额定转速时断开，时间过长就会因过流烧坏启动绕组。

　　根据求助信表述．该单相电动机为二极 (2850 转／分 ) 有运行电容。其绕组结构为双层同心式。主绕组线径较粗．在定子线槽下层。副绕组线径较细，在定子线槽上层。主绕组和副绕组嵌线相隔 90 度电工角 ( 二极电动机电工角和机械角相同 ) 。

　　笔者根据求助信表述．绘制了该电动机的接线图 ( 图 4 所示 ) 。检修时先检查该电动机内部有无离心开关，如有，二根灰线上接启动电容 C1 ，电容量为 100 μ F~150 μ F ，耐压为 500VAC 。如机内无离心开关，两根灰线上接 PTC 启动电阻。其特点为：冷态阻值小。约为几欧至十几欧。热态电阻大。约为几十干欧以上 ( 可用固定引脚的彩电两脚消磁电阻代用 ) 。其作用为：启动时， PTC 冷态阻值小．可视为开关接通．很快 PTC 发热电阻增大．．可视为开关断开。启动电阻起离心开关 S 的作用。

　　根据故障现象分析。启动慢。转速慢，短时间发热严重，但绕组线圈色泽正常．无冒烟异味等现象。笔者初步断定问题出在启动电路上．当电动机启动时．启动电路没有接通。由运行电容提供的启动力量有限．不能使电动机到达额定转速。产生转速低。电流大，有电磁噪声等现象。

　　根据故障原因，应重点检查以下几点：

　　1 ．在停机时，离心开关是否处于闭合状态 有没有接触不良的现象

　　2 ．启动电容是否缺失或电容内部断极

　　3 ．启动电路导线与绕组连接线有无虚焊 导线内部折断或接触不良

　　4 ．是否接线有误

　　对于这些可能发生故障的地方逐一排查。

　　有可能发生故障的地方为：主副绕组击穿短路。

　　检查的方法为．将主副绕组公用连接点套管割开 ( 绕组接黑线处 ) ．焊开连接点，用兆欧表测主副绕组间绝缘电阻。如检查正常，恢复接点，用同规格正常的电动机转子进行替换试验．判断是否因转子断条引发上述故障。
