断线继电器自锁报警器控制电路简介

本电路是根据学生实训中。为了充分认识三极管的三种(饱和、放大、截止)工作状态及电磁继电器的使用而设计的，其电路如图1所示。该电路利用继电器的常闭触点实现了自锁控制，即报警电路动作后，只有切断电源才能解除报警。该电路也可以实现弱电对强电报警装置的控制。其结构简单、实用。

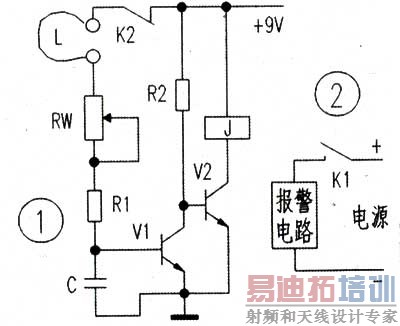

　　 电路工作原理：电路如图1、图2。电路接通后，断线L连通时，V1饱和，V2截止，继电器J不通电，报警电路不工作。当断线L断开后，V1截止，使V2饱和，继电器I通电，常开触点K1闭合(且常闭触点K2断开)，报警电路工作报警。这时如再将断线连通，由于V1不能得到基极偏流。电路将维持V1截止、V2饱和的状态，实现报警电路自锁功能。同时，电路中电容C将人体静电感应电压旁路，避免了线L断开后，手触摸断线时电路失控。

　　 元件选择：可调电阻Rw为100kΩ／，R1和R2为27kΩ，三极管V1和v2为9014或9013。继电器选用9V直流继电器，可用一对或两对触点的(本电路选用一对触点的JZC-23F)。电源为9V直流电源。电容c为瓷片电容0.1μF。

　　 安装调试：当电路按图安装完毕后，接通电源，连通断线L，调Rw，使V1饱和，V2截止。然后，断开断线L，听到继电器J响一声。这时。即使用手摸导线L，继电器I也不再响，三极管V1截止，V2饱和，继电器l仍然通电。

　　 注：被控制电路的地线不要和控制电路的地线连通,以避免被控电路的高压损坏低压控制电路。
