可遥控的 1 分－ 12 小时多用定时开关

笔者将一个从淘汰的日产彩电面板上分离的 LED 电子钟进行升级改造，在保持原有计时功能的前提下，使其成为具有手动、遥控、钟控 1 分钟至 12 小时可调整的多用电器开关。

　　电路由计时电路 TMS3450 、 4 位 LED 数码管．以及分、时调整按键 ANl 、 AN2 等组成。通电试用，计时功能正常，但不知是否具有钟控功能，既然计时和显示正常，通过查找显示屏相关驱动电极。取出计时输出信号用于电子开关，就能达到钟控目的。查找 L,ED 数显驱动电极的方法：找一个 3V 电源，一端接电路公共端，另一端通过一只： lOO Ω电阻去碰触显示屏电极，因为电源对公共端有正负之分，所以极性正确时，可看见显示屏某一段位发光，否则需掉换 3V 电源极性。找到相关电极后，顺藤摸瓜，即可找到驱动输出端口。通过实验，发现 TMS3450( ①脚为 AM( 上午 ) 驱动端，且输出电压在 OV 和 5V 间切换，便于用作开关信号。

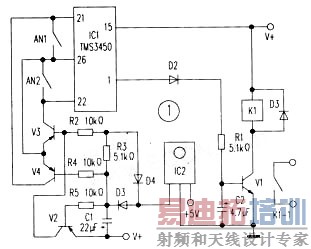

　　解决了钟控问题后忽然想到，如果再加上遥控功能，不是更有意思吗 于是设计了如附图所示电路，通过将少量电子元件搭焊在时钟电路背面，实现了这一设想。

　　工作原理：在电子钟屏显 AM 期间． TMS3450 ①脚输出正脉冲信号。经过 D2 、 C2 整流滤波，由 R1 加到开关管 V 基极，使继电器 K1 动作，其常开触点 Kl 一 1 闭合，接通被控电器电源。 PM 期间． TMSS450 ①脚停止输出信号，关断被控电器电源。遥控部分主要由一体化红外接收头 IC2 组成，可使用任何红外遥控发射器的任意键位。当发射信号时间短时． IC2 输出信号经过 D4 分成两路，一路进入三极管 V3 基极，使 V3 饱和导通，等同于闭合 AN2 调整小时数值；另外一路进入 R3 、 C1 组成的延时积分电路。

　　由于短暂发射信号时， C1 两端电压上升幅度不够，故三极管 V2 与 V4 保持截止状态。只有发射信号时间足够长， C1 端电压升到一定值时， V2 与 V4 才能由截止转变为导通， V4 导通等同于闭合 ANl 调整分时数值， V2 导通使 V3 由导通转变为截止，暂停小时调整。 D3 在 IC2 无输出信号时，为 C1 提供放电回路。

　　使用方法：通过手动或者遥控，可随时开、关被控电器。

　　手动控制：按 AN1 和 AN2 ，调整从 AM 到 PM 之间的时差，即可达到延时 (1 分钟一 12 小时 ) 关断电器的目的。例如，欲让被控电器工作八小时十分钟后关闭，将显示屏调整到 AM3 ： 50 即可。同理，调整从 PM 到 AM 之间的时差，可达到延时 (1 分钟到 12 小时 ) 接通电源之目的。

　　遥控设置和手动相同。先长按遥控器调整分钟值，再短接遥控器调整小时值。通过按键或者遥控器调节显示屏显示当前时间，即可作为电子钟使用。因为遥控电路十分简单，应避开遥控视听设备产生红外信号的影响，必要时可在 IC2 输出端加接延时积分电路．消除短时信号干扰。

　　笔者先后在采用 LM8361 的 IJED 时钟，以及 LCD 时钟电路中加接上述电路．都获成功。有兴趣的读者不妨一试。
