VHDL密码控制系统的设计和仿真

1 引言

　　随着电子技术和ASIC技术的发展．数字系统设计向速度快、容量大、体积小、重量轻的趋势发展。目前数字系统设计可直接面向用户需求，根据系统的行为和功能要求，自上而下地逐层完成设计过程：描述、综合、优化、仿真与验证，以及器件生成。该设计过程除系统行为和功能描述外，其他设计几乎都由计算机自动完成，从而实现电子设计自动化(EDA)。这样大大地缩短了系统的设计周期，适应当今品种多、批量小的电子市场要求，提高了产品的竞争能力。由于电子设计自动化是采用硬件描述语言描述硬件电路，所以研究硬件语言及仿真、综合等技术是电子设计自动化的首要任务。本文提出一种利用MAX+plusⅡ开发软件环境和硬件描述语言VHDL的密码控制系统设计方案，并对系统的各个模块进行仿真分析。

　　2 VHDL语言特点和基本结构

　　VHDL语言即超高速集成电路硬件描述语言，它是一种用形式化方法描述数字电路和设计数字逻辑系统的语言，特别适合描述复杂的组合逻辑、组运算、状态机和真值表。与传统的门级设计方法相比，VHDL语言具有以下特点：
设计层次高，用于较复杂的运算时能尽快发现问题，缩短产品上市时间，从而成本降低；与工艺无关，独立实现，修改方便，系统描述能力强；可读性好，有利于交流，适合文档保存；VHDL标准、规范并且可移植性强：VHDL类型多且支持用户自定义类型，也支持自顶向下的设计方法和多种电路设计。

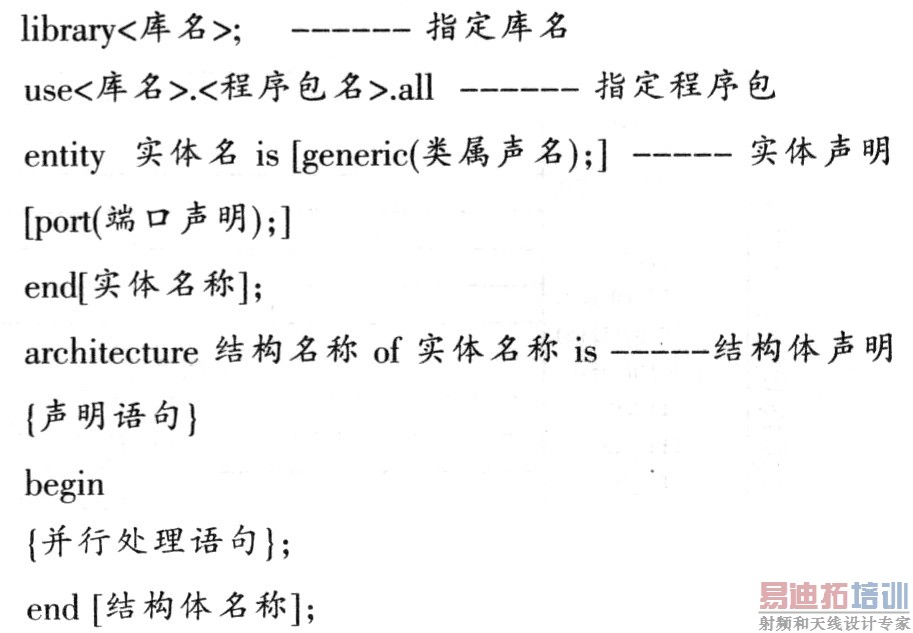

　　VHDL语言程序设计的基本语法结构如下：

　　3 系统设计分析

　　密码控制系统包括键盘、控制器和显示器等三部分，如图1所示。

　　4位密码控制系统设计能实现如下功能：密码验证功能：即用户使用键盘输入4位密码后，按#键确认。如果输入密码正确则输出000l；如果密码错误则输出00000密码更改功能：当用户输入密码正确后，可在此基础上更改密码，即继续输入4位密码，按+键确认，该输入为新密码。如果密码更改成功，则输出1000；作为整体，控制模块有2个输入，即时钟信号和键盘按键信号；两个输出，即键盘扫描信号和结果显示信号，具体如图l所示。该控制模块总共包括分频子模块、键盘扫描子模块、键盘译码子模块、控制子模块以及输出显示子模块，下面分别对各个模块进行编程仿真。

　　3．1 分频子模块

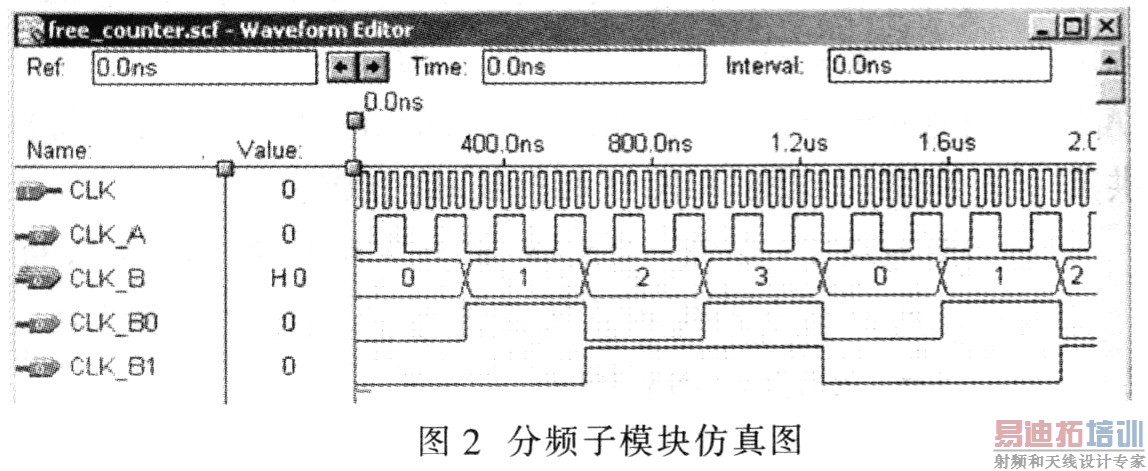

　　分频子模块将时钟分频为系统所需频率的时钟信号。通过触发器的级联实现分频电路模块，且级联的触发器级数不同，分频也不同。级数越多频率越低，并按照一定的规律而降低，即频率随级数的增加以分比为l／2的速率降低。本系统设计采用VHDL语言实现分频，其仿真如图2所示。由图2可以看出，CLK—A、CLK—B、VLK—B0和CLK—Bl的频率成倍递减。

　　3．2 键盘扫描子模块

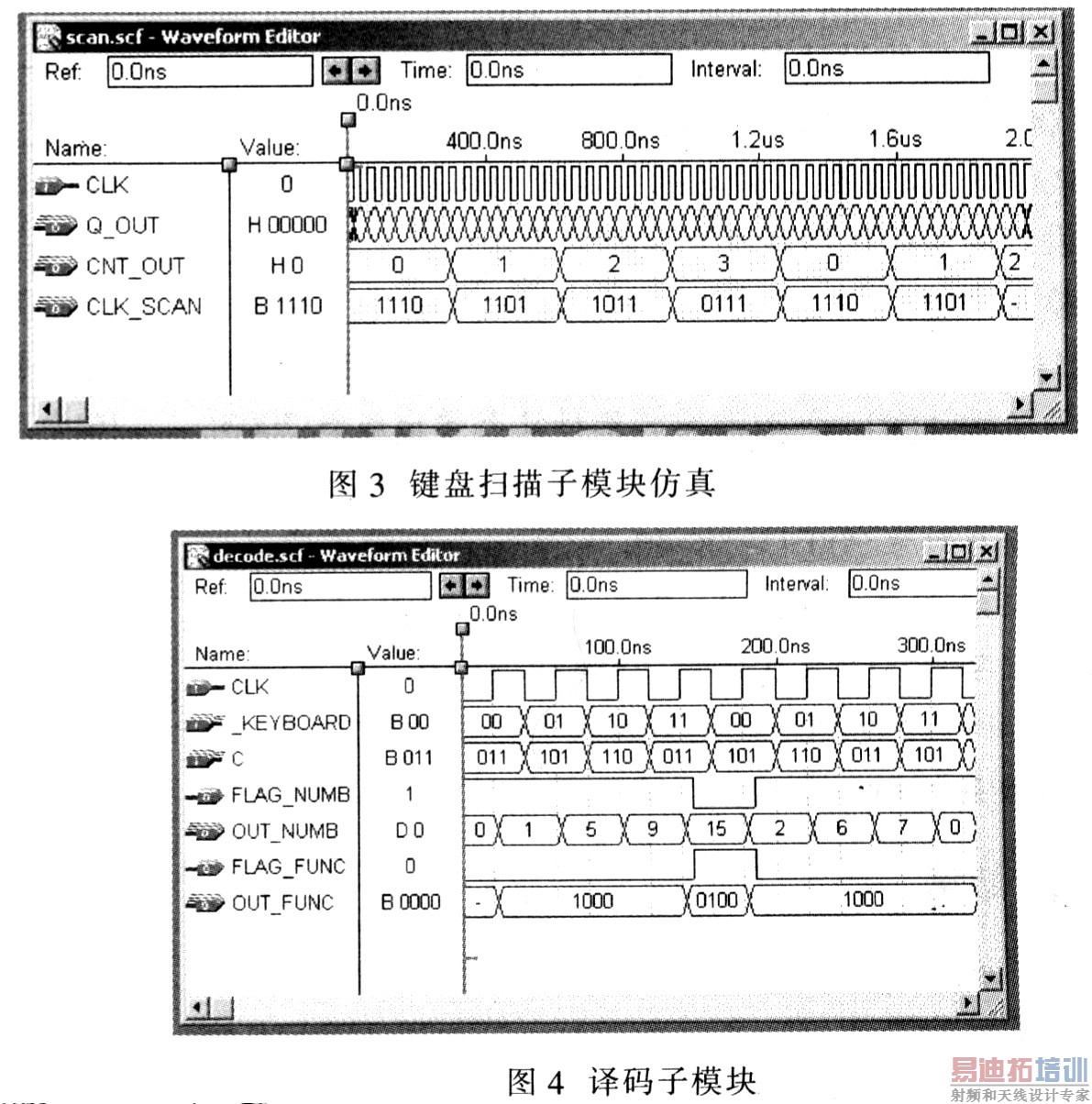

　　该模块通过分频子模块提供的分频信号，逐周期扫描键盘的每一行，其信号分别是lll0、110l、lOll和0111，如此循环．即逐周期选中键盘的第一列、第二列、第三列和第四列，实现仿真如图3所示。由图3看出，CLK_SCAN 4位信号中0的位置代表键盘的列位置。

　　3．3 译码子模块

　　利用键盘扫描子模块，读取键盘的输入信号，判断哪一个按键被按下，仿真如图4所示。由图4看出，_KEYBOARD是扫描周期，C是键盘按键后的输出信号值；FLAG_NUMB表示按下的是数字键(值为1)，OUT_NUMB表示按下的键号，其中15表示功能键(#键和*键)；其余数字即为其相应号码键。FLAG FUNC表示按下的是功能键(值为1)；OUT FUNC表示其按键值，0100表示*键，000l表示#键，1000表示数字键。

　　3．4 控制子模块

　　由于控制子模块无法单独仿真，只能和其他模块一起才能工作，所以无单独仿真图。其功能是获取键盘输入，按规则进行判断并完成相应操作(正确、错误、设置密码、输出结果等)。

　　3．5 总体仿真

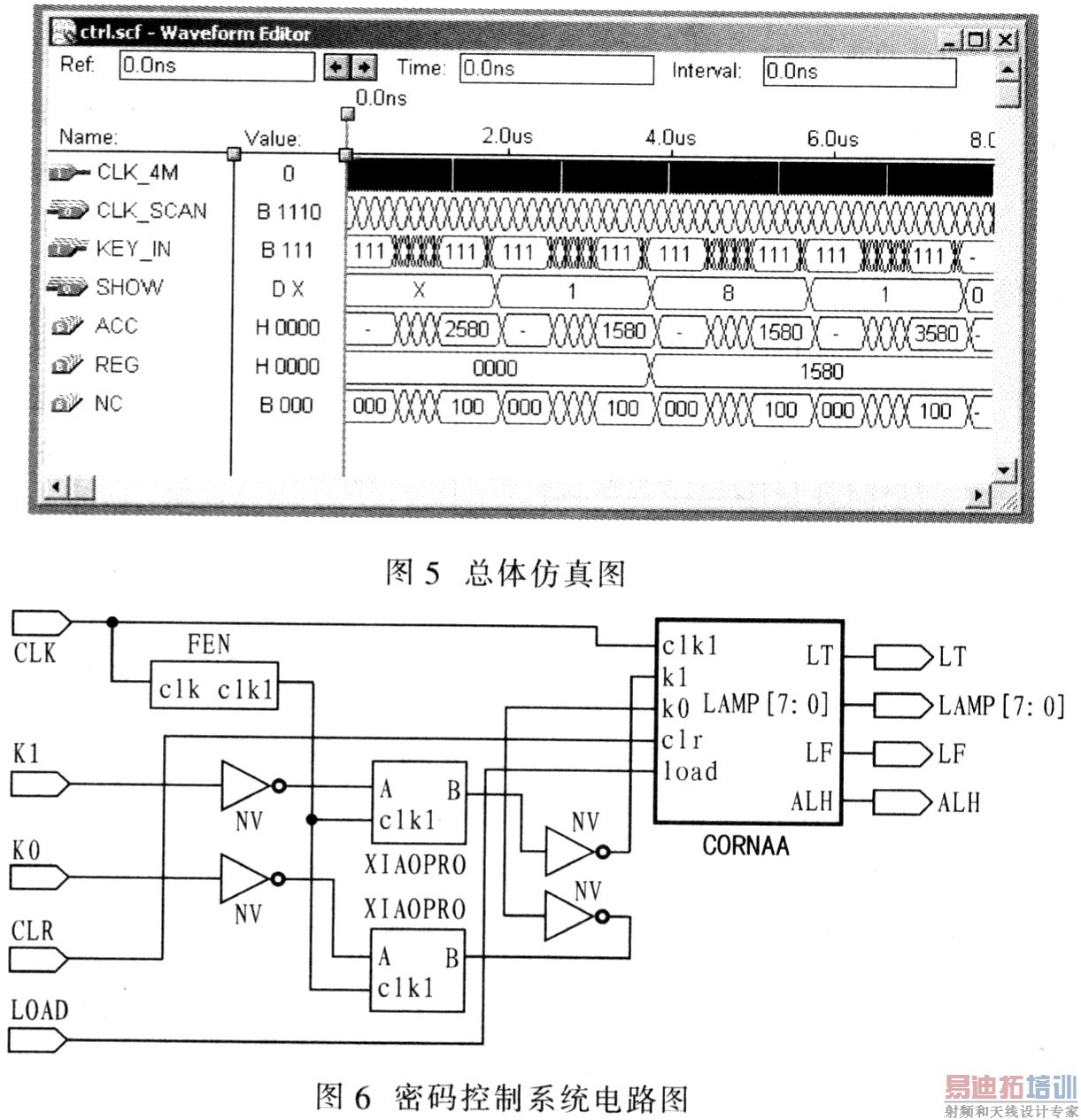

　　图5所示为系统总体仿真图，以下说明图5中的信号含义：CLK_SCAN为键盘扫描信号，指出当前扫描键盘的第几行；KEY_IN为键盘按键输入信号，指出当前扫描行的哪一按键被按下：SHOW为判断结果，0表示密码不匹配、1表示密码正确、8表示修改密码成功。ACC为内部移位寄存器。临时存储4个4位二进制数，用于暂存用户输入的密码；REG为内部移位寄存器，临时存储4个4位二进制数，用于保存密码；NC为内部信号，用于表示当前已输入数据数．或者表示用户按数字键的次数。

　　根据图5所示的总体仿真图，可导出密码控制系统电路，如图6所示。

　　4 结语

　　本系统设计是通过自动调用MAX-7000S系列的EPM7128SLC84-6型EPGA器件来实现。并且通过系统总体仿真图能看出设计的密码控制系统完全符合要求。
