小数分频与快锁芯片ADF4193的原理与应用

录入:edatop.com    点击:
0引言

  在数字移动通信系统的设计过程中,经常采用跳频方法来提高通信系统的抗干扰、抗多径衰落能力。但这要求快速跳频系统中的超快速跳频PLL能够在几十微秒(μs)内稳定到所要求的相位和频率。为达到这个要求,可采用"乒乓"体系结构。但这种结构需要两个频率合成器。其中当一个频率合成器作为LO工作时.另一个频率合成器的作用是锁定下一步要求的频率。而现在。也可以用一个快锁芯片来实现。美国ADI公司生产的ADF4193快速开关频率合成器就是采用一个PLL的快锁芯片。它能满足"乒乓"结构的切换指标,故可用在无线发射机和接收机的上变频和下变频电路的LO电路中。

  1 ADF4193的特点和PLL工作原理

  ADF4193是基于小数分频的快锁芯片。该芯片的主要特点如下:

  ◇具有快速调整的小数-N锁相环结构;
  ◇可用单片锁相环代替开关式合成器;
  ◇可在GSM频带内实现5μs跳频,并可在20μs内使相位稳定;
  ◇2 GHz输出时具有0.5级的相位误差;
  ◇可编程输出相位;
  ◇射频输入范围可达3.5 GHz;
  ◇带有3线串行接口;
  ◇芯片内置低噪声差动放大器;
  ◇其相位噪声灵敏度可达-216 dBc/Hz。

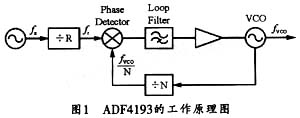

  ADF4193主要是基于"乒乓"体系结构的跳频原理。ADF4193的工作原理如图1所示,图中,VCO的作用是提供一个参考频率fx,fx经过预分频R得到鉴相器输入端的参考频率,图1中的环路滤波器的作用是滤除鉴相器输出信号的高频成分和噪声,并将鉴相器的输出电流转化为电压送到VCO的输入端。以控制VCO的输出频率。同时将VCO输出频率经过N分频后反馈给鉴相器。鉴相器的作用是对反馈频率和参考鉴相频率进行比较,当鉴相器两个输入信号的相位同步(且fvco/N=fr)时,VCO的输出频率就是要锁定的频率。

  式中,分频数N既可是整数,也可是小数。

  2分频器对PLL的指标影响

  2.1相位噪声

  一般情况下,分频器的分频比N对PLL的有关指标的影响比较大。这里主要介绍其对相位噪声、锁定时间的影响。 影响相噪的因素通常有分频比、鉴相频率、PLL固有底噪和闭环传递函数等。其近端带内相噪的大小可用下式表示:

  式中,PN/Hz表示PLL的固有底噪,N为分频比,fcomp为鉴相比较频率;

  从(2)式可以看出,在通带内,相噪主要由鉴相器决定,当鉴相频率fcomp增大一倍时,对应值减小一半,输出频率保持不变,其相噪可改善了3 dB。所以,为了减小通带内的相噪,设计时应该尽量使用分频比比较小的PLL。

  2.2锁定时间

  锁定时间和闭环带宽有很大关系,环路带宽越大,锁定时间越短,环路带宽越小,锁定时间越长。对于2阶环,其锁定时间T∝1/ωξ(其中ω为环路带宽,ξ为阻尼系数)。所以,一般情况下,可以通过改变环路带宽的值来改变锁定时间。

  对于整数分频来说,环路带宽的选取最多只能是参考频fr的1/10。所以,仅靠环路带宽来改变锁定时间的方法有其很大的局限性。

  对于小数分频,环路带宽的选取基本上和参考频率fr的关系很小,小数分频的参考频率可以选的很大,如ADF4193的fr可选为13 MHz。如果1/10按来计算,环路带宽可以宽到1.3 MHz,所以小数分频的环路带宽的选取几乎可以不考fr。

  虽然环路带宽越宽,锁定时间越短,但是,也不能把环路带宽设置的特别大,因为环路带宽越大,滤波效果越差,这样,PLL输出频率的底噪就越高。

  在环路锁定的情况下,参考时钟和再生时钟通常都存在固定的相位差,若将相差假设为△t,则其相位误差计算公式如下:

  其中:Vtune是VCO或VCXO的调谐端电压,单位V;Ipump_out为鉴相器的输出鉴相电流,单位mA;Fcomp表示鉴相频率,单位kHz;ZVCO是VCO或VCXO的输入阻抗,单位欧姆。

  由式(3)此可以看出,要使参考时钟和再生时钟的相位差尽量小,起主要作用因素的是系统的鉴相频率和振荡器的输入阻抗要足够大。△t的范围与锁定是密切相关的。大多数的PLL芯片都要求在锁定时刻,其连续3个或5个鉴相周期的绝对相位误差要小于15 ns,否则即视为失锁。具体选取3个还是5个鉴相周期,可通过相应的寄存器来设置。在锁定期间,任一周期的相位误差大于25 ns,即为失锁。

  一般情况下,环路带宽、锁定时间和相位噪声会相互影响、相互制约。要获得较短的锁定时间,就需要较大的环路带宽,但也会引入更多的噪声,因而有可能导致相位噪声的恶化。同样,如果需要良好的相位噪声,则环路带宽就要变窄,此时的锁定时间就会增加。如果想在不改变环路带宽的情况下改善相位噪声,根据公式(2),可在分频器Ⅳ和鉴相频率Fcomp做一些改善。

  3 FPGA对ADF4193的配置过程

  通过Verilog语言进行编程,可用FPGA来实现对ADF4193的配置。ADF4193中有八个寄存器,通过对这八个寄存器的配置,可以使ADF4193进入正常工作状态。ADF4193有一个3线串行接口,这三个接口分别为LE、CLK、DATA。数据可在时钟的上升延从ADF4193的3线串行接口输入到24-bit的输入移位寄存器,高字节在前。在使能信号LE的上升延,移位寄存器的数据将被锁入到8个寄存器R0~R7的其中之一。具体写给哪个寄存器,可由移位寄存器的24-bit最低位的三个控制比特c3、c2、c1来决定。

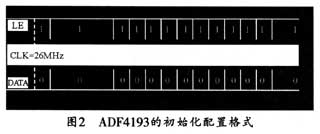

  按照一定的方式将初始化配置数据发送到ADF4193对应的寄存器,即可实现ADF4193的初始化。图2所示是用逻辑分析仪抓到的配置图。

  图2给出了ADF4193的17步配置过程。其中寄存器R0和R2的值决定了锁相环的输出频率。图2中,在配置完前两个寄存器后,还需要等待10ms的时间,以便环路滤波器的电容能够放电。通过这样的配置可以将ADF4193配置在任何一个需要的频率上。需要说明的是,只有当初始化过程稳定,才可以进行跳频操作。否则,ADF4193将无法进行正常的跳频功能。

  对应图2,即可得到第一个被配置的寄存器的配置时序,其具体的时序图如图3所示。

  从图3可见,给一个寄存器配置数据可通过LE信号进行控制。在LE为低电平时。恰好有24个时钟周期卡在LE的前一个下降延和后一个上升延之内。从数据的后三位可以看出,这次配的寄存器是R5。其它寄存器的配置过程为此相同。

  4 PLL指标的测量

  4.1相噪的测量

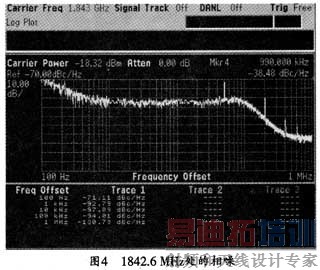

  利用仪表的相噪模板可对ADF4193的输出相噪进行测量。其测量结果如图4所示。

  从图4可以看到,Freq Offset在:100 Hz、1kHz、10 kHz、100 kHz和1 MHz处都可以达到很好的指标。

  4.2锁定时间的测量

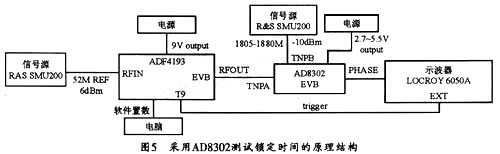

  为了节约成本,可以采用ADI公司提供的AD8302并结合示波器对锁定时间进行测量,基于AD8302的测量原理结构如图5所示。

  实际使用证明,ADF4193的锁定时间可以达到所需要的指标。此外,采用FPGA来实现对ADF4193的配置,其过程相对比较简单且易实现,而同时性能也能得到保证。

  5结束语

  由ADF4193的配置时序可以看出,ADF4193是一款易配置和使用的芯片,使用它可以简化设计复杂度,缩短项目调试周期。从测量的相位噪声和锁定时间的结果可以看出:ADF4193具有很好的性能指标,而且稳定性比较好。ADF4193的最主要的优点是可以简单的实现跳频,它不再需要使用"乒乓切换"电路,因而可缩短系统的切换时间,以在时隙的保护时间内实现频率切换。事实证明,ADF4193比"乒乓切换"电路更能简化电路,减少成本,同时可节省PCB的布板面积。很适合在通信系统中使用。
