交叉耦合门防止推挽驱动器交叠
录入：edatop.com 点击：

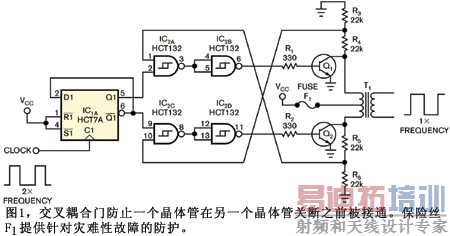

交叠是推挽驱动器的两个晶体管同时处于导通状态的短暂时间。在中心抽头变压器的初级中，这是常见的问题。交叠导致很大的电流尖峰和更多的开关损耗。饱和的晶体管关断速度慢于接通速度，导致了这个问题。防止交叠的一种方法是在关断一个晶体管之后并在接通另一个晶体管之前提供延时。该方法需要几个额外元件，并且必须为最坏情形包含足够长的延时。本设计实例利用交叉耦合门来防止晶体管在另一个晶体管关断之前被接通（图1）。为简化起见，该图并未描绘旁路电容器、缓冲器网络和其它无需用来描绘该方法的元件。
门IC2A防止Q1在Q2关断之前被接通。同样，门IC2C防止Q2在Q1关断之前被接通。门IC2B和IC2D当作逆变器来提供正确极性，以便驱动开关晶体管。对晶体管集电极电压的监视功能利用分压器R3/R4和R5/R6来传感每个晶体管的关断。由于集电极电压摆动至电源电压的两倍，因此分压器把电压减半。过冲期间，分压器的阻抗还把门的输入电流限制在安全水平。开关频率是输入时钟频率的一半。D型双稳态多谐震荡器IC1A把输入时钟频率除以2，并提供50%占空比的补充输出。补充输出按交替顺序驱动开关晶体管。变压器T1的次级提供隔离的方波输出。
