电脑主板的layout问题

录入:edatop.com    点击:

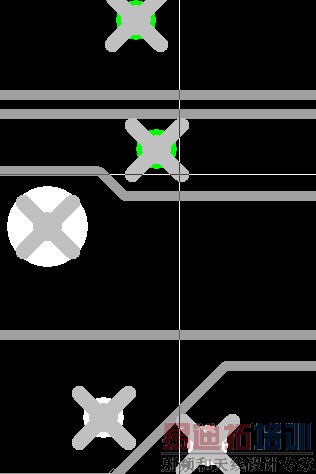

请问各位高手,途中的叉叉表示什么 意思,为什么有叉叉的地方不能走线,这是认为设置的还是软件自动生成的啊,因为我lay的板子比较简单,所以没有见过类似的现象,请高手赐教!还有我今天看了一个主板的layout,那是4层板,为什么只有两层走线,里面两层为什么不走线?

那个XX我也不知道。至于你说的4层板子,因为中间2层是地层和电源层

含有XX是表示这个过孔是和内层的某一层相连,是花焊盘的意思,如果里面设置的是CAM plane或则splt/mixed,那就不能走线,其中splt/mixed可以分割成若干个不同电气的层,但是也不能ROTER。
