做元件封装出现的问题

录入:edatop.com    点击:
做元件封装的时候元件外形是在top层用2d线画的,因为软件自带库文件的封装也是这样的可是做cam的时候,在silkscreen top却看不到元件外形很是纳闷,后来我在做封装的时候元件外形用2d线在all layer画,就有显示外形这是什么原因阿?

如果在top层用2d线画的,选中Setup-Display colors将Res.Des 那一项的颜色为可见颜色就可以在CAM输出时top层要输出Res.Des项

liyun,在做元件封装的时候Setup-Display colors里面根本就没有Res.Des这一项

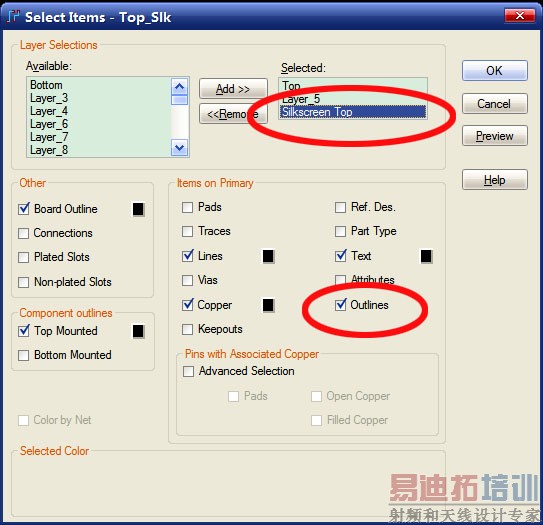

如图,你的丝印外框是放在哪一层的,就要将相应层的outline勾上。图中我使用的是ipc-7351的库,他的外框是放在silkscreen 层上的,所以必须将该层的outline勾选才可以出。

做元件封装的时候是在top层做的丝印是在top silkscreen 层的但是没有显示,必须改封装,将丝印放在all layer 才可以

top silkscreen 颜色没有打开,把黑色换一下
