图中白色框是怎么回事啊?

录入:edatop.com    点击:

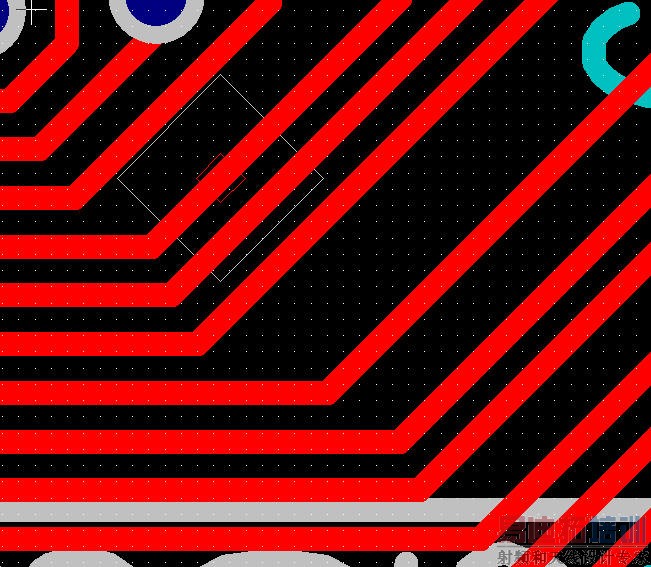

图中白色框是怎么回事啊?是怎么造成的,怎样去除它。会不会对设计造成什么影响?

請到Preference->Routing->Show Tacks(不勾選即可)Show Tacks是提醒您注意多餘Routing線頭,不影響Gerber圖面!

这是不是在切partition合并之后产生的,是很烦的!

这样只会去掉红色的小框,我指的是白色的框。

白色的框是到Preference->Routing->Show Guard Band(不勾選即可),那是輔助繞線DRC提示作用的警告而已.

还是不行

想知道为什么,等待高手解答

这个应该是菱形框吧?2楼正解啊!
