pADS2005贴片图问题

录入:edatop.com    点击:
请问一下各位高手从 PROWER LOGIC 导入到POWER PCB后 ,布完线打印贴片图时没有元件值,只有元件位号,若需要写值,只有一个一个写 ,请问有没有什么快捷的方法?

肯定有啊,不过很少人知道,我也是跟人家学的,有点复杂,不好教,

可不可以教一下我,谢谢!

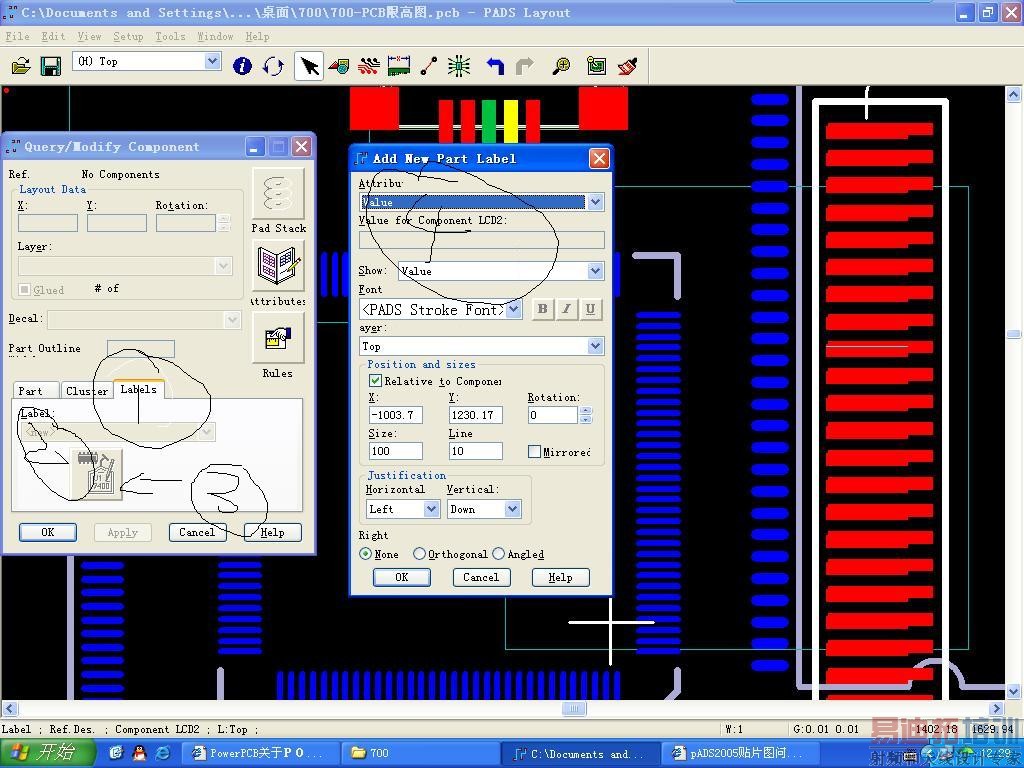

打开ECO Toolbar菜单,全选元件---右键----选Add Label....----在Attribu对话框下选Value---ok.然后打开Attribu颜色就可以了.

可以参考哈:


谢谢

2楼的,教教我们怎么弄啊.我也想知道.3楼和4楼好像把LZ的意思理解错了啊.

4楼是在元件已经有value值的情况下搂住的意思是元件都没有导入value,怎么加进去?我有一办法:重新导入网络表,在里面加{value}然后再 compare/eco
