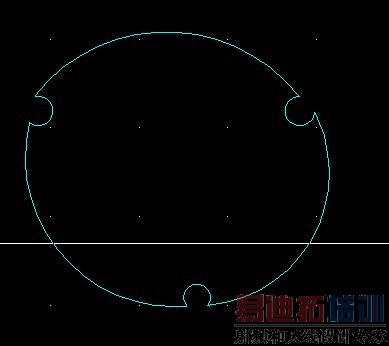

这种board outline 是怎么画出来的?

录入:edatop.com    点击:
急用,求方法在线等谢谢




pull arc

你画个给我看哈

在CAD中画好后导入PADS即可!

导入后是2D线阿,我要画board outline

2d line畫好后,用board line描,遇到弧形的用直線或斜線代替,大概是個等腰三角形和在三角上有個槽的樣子,用pull arc就好了。不會貼圖。不知道能不能理解

就是那个意思。

我是全部用斜线描的,丑死了!如图2楼上的,怎么用弧线的?弧度不好控制,弧线的方向也不好控制你是怎么操作的?

不会截图,我教你台式机:print screen笔记本:FN+SysRQ

手工在LAYOUT里画一个也可以啊(你用坐标去对),或者在CAD里面画好直接导过来也可以啊!
