BGA扇出的问题.
录入:edatop.com 点击:

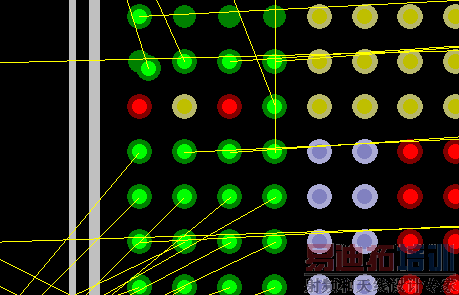

各位同仁,为什么我为BGA封装设置扇出后,过孔与封装引脚是重叠在一起的,是那里没设置好呢?请各位指点指点啊,谢谢!
E:未命名.bmp你的情况可能是应为选择了如图的设置。不选择allow vias on surface mount就可以了。
图怎么打不开啊.
搞定了,2楼的兄弟.谢谢你!
是啊,图片看不见噢!楼主啊,我也想要看到图片噢!
为什么我做的BGA扇出只有外面的两排偶尔可以扇出几个孔,而且很不整齐,有的孔好象是被挤的拖了很长的连线,这是怎么回事呢,你们是用LAYOUT 还是ROUTER做的扇出?在哪里设置呢 ?
