做元件封装的问题

录入:edatop.com    点击:

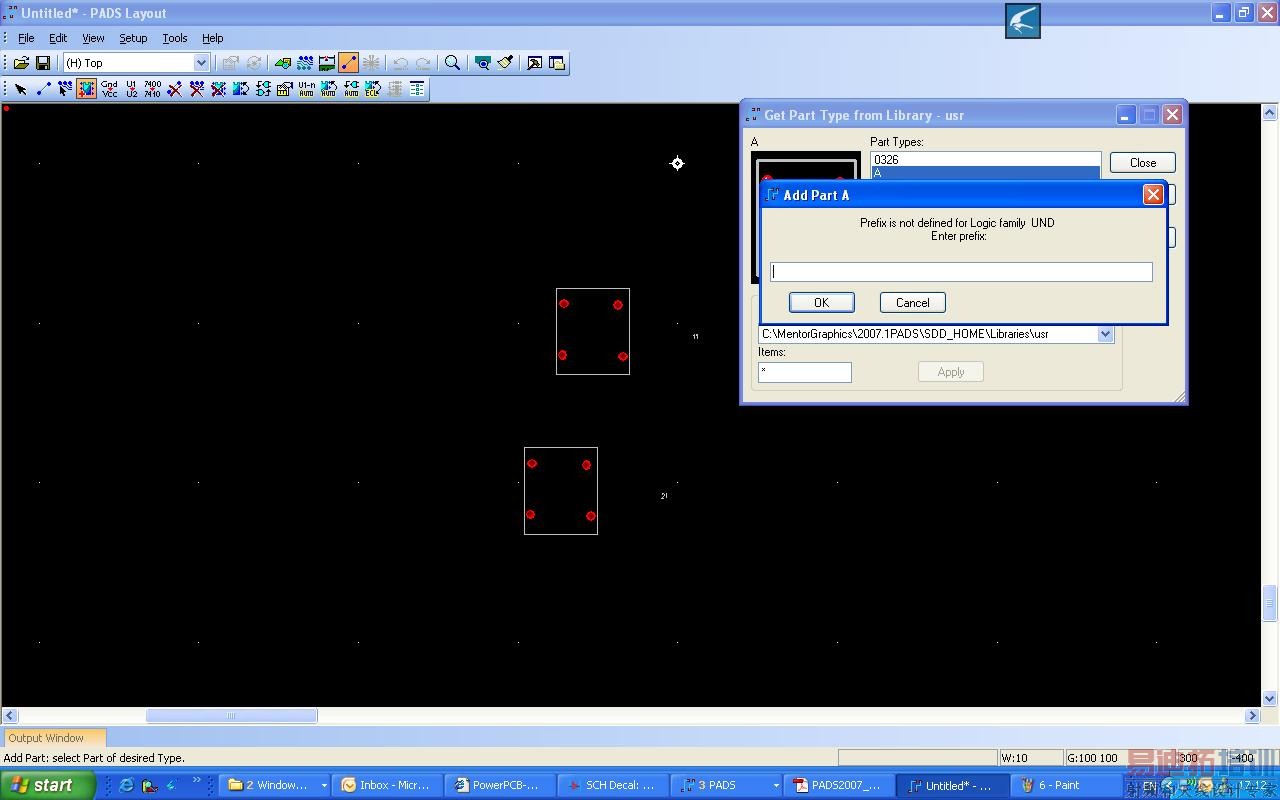

看看我做元件封装的过程1,进入PCB decal editor2, 用2d线画一方形,加4焊盘3,save decal as "A"4,弹出“would you like create new part type”,点确定5,弹出如图1所显示画面,点确定6,显示”Warning: No gate decals defined for gate A“,不管,叉掉,save part as "A".7,退出PCB decal editor,在pcb中,ECO,加这个封装,显示如图2,随便加个prefix"B"然后可以用了

召唤高手出来BBBBBBBBBBBBBBBBBBBBB我的哪一步需要修改?要怎么改?谢谢

你要问什么?步骤都是对的啊!你加的B,是零件的REFERENCE DESIGNATOR,你输入的A是零件的PCBDECAL 和PART TYPE.

在图1里面不需要设置吗?

步驟對,定義一下family,

不定义“GATE”吗?每次都说“ERROR:no gates ...

KAN BU DAO

有没有哪位高手贴图出来,怎么做封装的?

点击保存后Y是要制定元件类型N是不设它的类型GATE 选择CAE封装后会定义

光定义一个封装没用,要定义他的CAE封装和PART TYPE
