我的热焊盘老是不能显示出来，不知道什么原因

录入：edatop.com 点击：

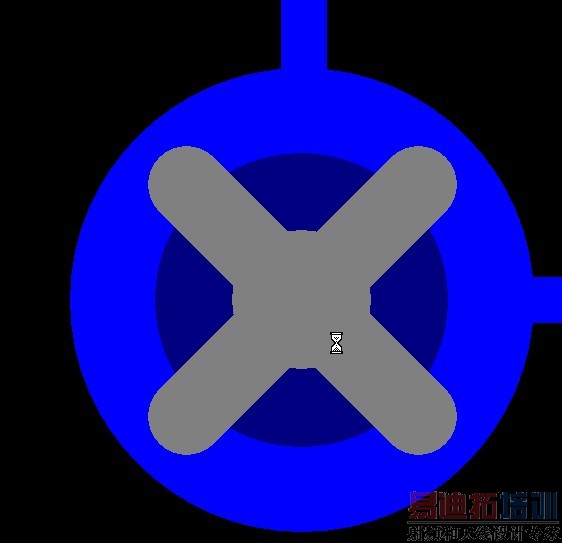

我已经设置了啊，就是不能出现向下面的那个小叉

要显示热焊盘,除了要选上"Show General plane Indic". 还要满足以下条件:1.板层四层或以上.2.内层(电源或GND)必须要设置为Split/mixe或CAM Plane,并且分配网络.不知楼主有没有做以上工作.

谢谢楼主，我忘了分配网络，呵呵！真是活到老，学到老，以前几乎没有用过这个功能，呵呵

是谢谢楼上的，打错了

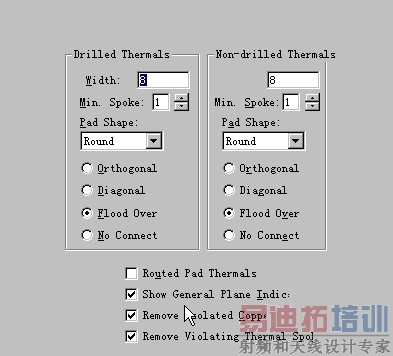

好像上面的选项应该选Diagonal,不应该选flood(填满）

为什么你们说的条件我都满足了,可还是看不见那可爱的叉叉啊！

好像贴片元件的地属性焊盘是显示不出来的

为什么要那个小叉？

选择你要改的PAD，看属性，要把Plane thermal钩上。
