怎么我的这个差分线无法连到Pad上?

录入:edatop.com    点击:
怎么我的这个差分线无法连到Pad上?如下:就是无法将走线连到C1的pad上!

我也遇到这个问题了

我也想知道

我的也是!

自己顶一下

这个问题很简单。安全间距问题

谢谢,我去试一下。

不是安全间距应该是你的那个封装PAD上有KEEPOUT 在上面或是有文字在上面我也遇到过

刚才修改间距,还是不行!另外,注意到一点:就是那个极性电容的“+”标志。估计是雪冰诺说的那样的情况。一会上图!

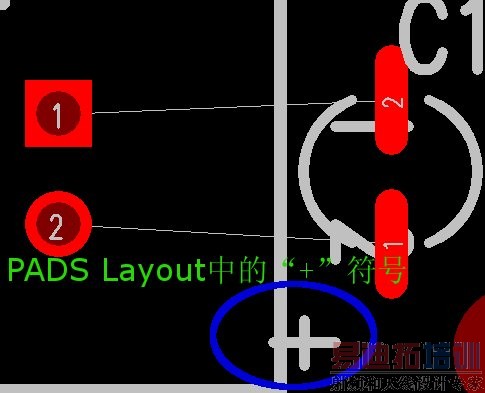

图片如下: 在PADS Layout中的“+”极性标志以及管教序号“1”,“2”。都是白色的:

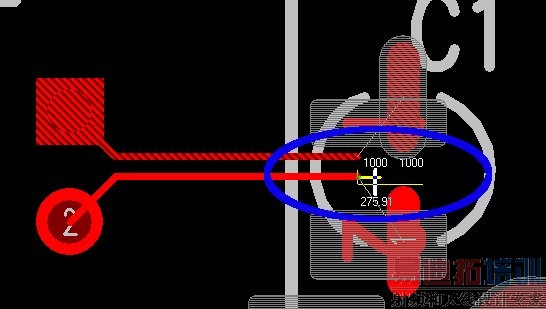

转到Router中的样子:变成红色了……
