这个铜皮是怎么做出来的

录入:edatop.com    点击:

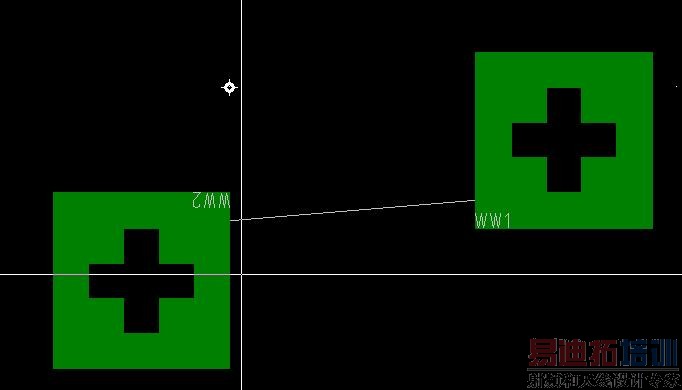

大家好请看这个铜皮是怎么做出来的,请高手讲讲.THANK YOU!

没有知道吗,那位大哥讲一下啊.copper cut out这个功能怎么用啊.

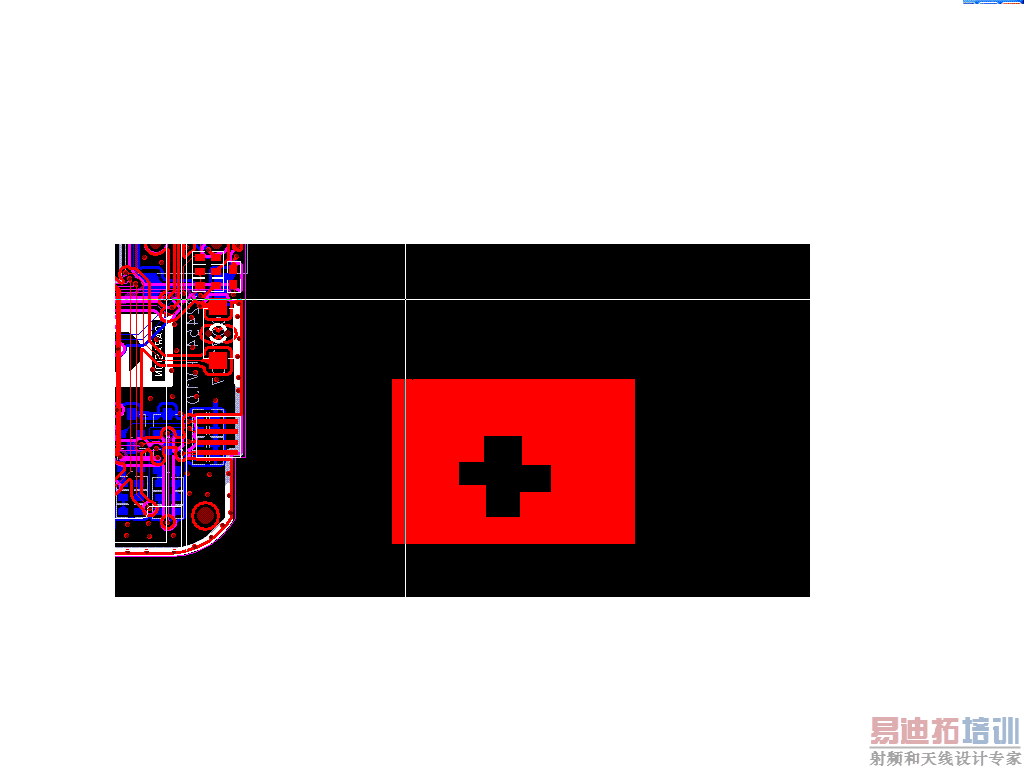

首先画copper ,然后画copper cut out,同时选中这两个shape,点鼠标右键,选择combine即可.

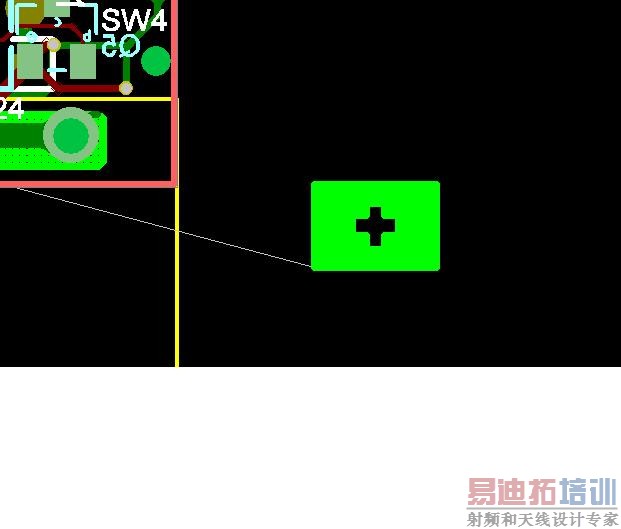

我是这样做的,画2个铜皮,第一个用polygon做出一个外框,就向搂空的字一样的,第2个铜皮把空的补成10字形状的,加上一个焊盘连上,OK。

要做的话,什么做不了,只是看你有没有用心去做罢了.


不错,顶一下!感谢楼主!

先用copper画外边的矩形,再用copper cut out画里面的图形,然后,同时选中两个图形combine即可
