OrCAD与PADS解决同步问题的详细步骤

录入:edatop.com    点击:
附件详细总结了在Orcad中修改了原理图后如何再次导入PADS中的问题解决方法,这个问题以前一直困扰我很久,前段时间终于找到解决方法,该方法只需要用Orcad和PADS,不需要借助其他的工具。我进行了验证,恭喜大家,没的问题。最后进行了一下总结,该总结绝对是原创,除了我本人的机子上其它地方是找不到的,算是对该问题的一个小结吧!希望对大家有所帮助!

晕死,压缩文件太大了,传不上,下面只有粘贴了 !下面以一个简单的例子说明其操作步骤 :验证工具:Orcad9.2+PADS5.0采用方法:使用PADS的 tools/compare netlists和 ECO工具

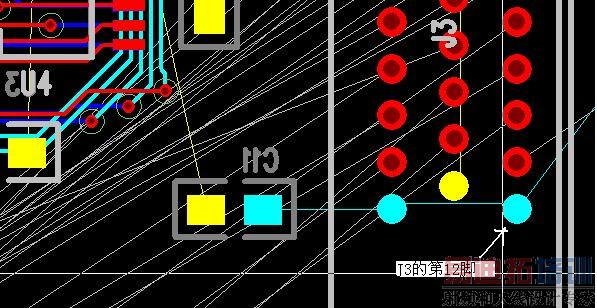

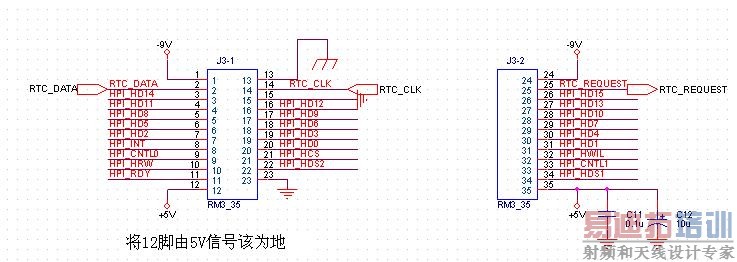

1、在PADS中修改所需要修改的电路,如将下图中J3插座的第12脚由+5V电源 改为地信号。

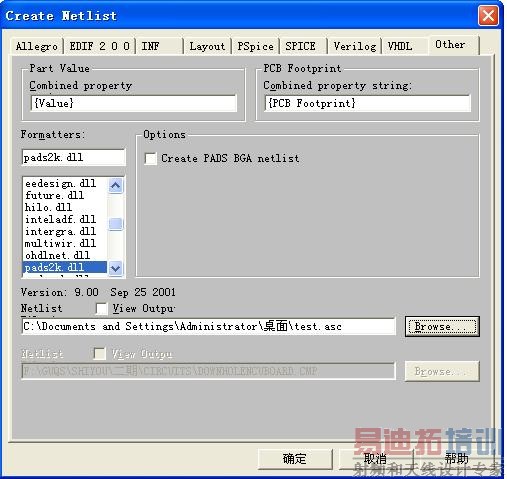

2. 在Orcad中产生网表文件,网表文件名暂时取名为test.asc

3、打开一个新的PADS界面并导入Orcad产生的网表文件,产生的文件名暂时取名为test.pcb。

4. 产生ECO文件,首先在原先的PCB文件中选择compare netlists并按照如下图所示的进行设置。然后运行以产生相应的ECO文件,ECO文件暂取名为test.eco。在产生ECO文件后会弹出相应的文档,该文档说明了修改的地方。通过该文档可查看是否转换出错。注意,在New Design中选择asc文件无法转换为ECO文件,在我这儿会报ECOGEN Failed的错误,不知何故,是不是与我用的软件有关?大家可以自己试一下行不行。反正我试了N多次都是一样的错!

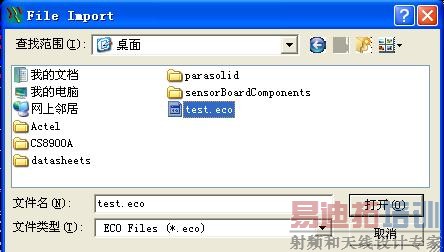

5. 在 PADS里选择File/Import导入刚产生的ECO文件。

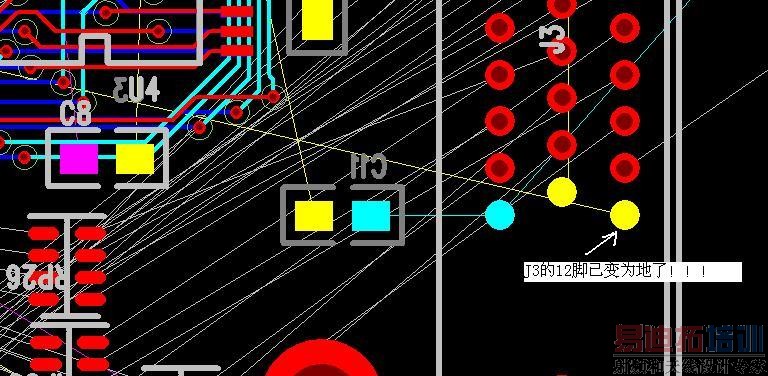

6. OK。黄色的管脚为地了,转换成功,在Orcad里添加、删除、更改连线等都没有问题,这里只是举一个简单的例子。

恩,会了 compare eco 就可以了
