PADS 2007 要怎样做多焊盘的封装?

录入:edatop.com    点击:

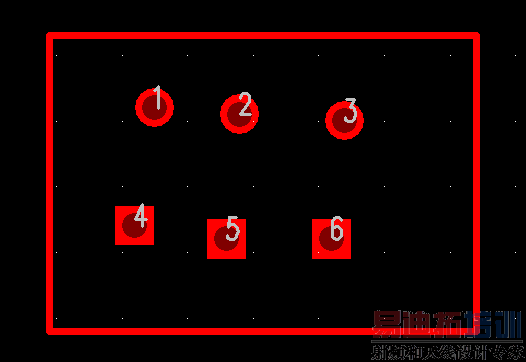

请教各位大侠,使用PADS 2007 ,要怎么样做出以下封装?图中是一个示例,其中,1、2、3焊盘是同属一个网络,4、5、6是同属另一个网络在逻辑封装中,只有两个引脚,怎样可以对应到那么多个焊盘上去?

今晚论坛人气不错哈,一下子帖子就沉了诸位大侠都来看看啊

大侠们来看看哈

你可以将Logic中的器件也做成六个脚。

就是,然后你自已爱定义成啥网络都没人管你

只能把logic做成6脚的,好像没有别的办法了

CAE做两个PIN,PCB DECAL做6个焊盘。PCB DECAL焊盘换一下顺序,让1,2属于不同的网络。然后在LOGIC或LAYOUT中指定其余四个焊盘到1,2的网络即可。
