有小电源并网的保护整定及运行

录入:edatop.com    点击:
1 保护定值配置不合理

有小电源并网的变电所,当主供线路故障时,若保护定值配置不合理以及运行方式安排不当,存在着备自投不能正确动作,影响正常供电的可能。

图1为有小电源并网的洋河变电所系统图,2月21日,110kV洋河变电所736洋泗线、2#变压器跳闸,线路零序保护动作,变压器保护动作。跳闸原因为线路拉线遭窃。事故后,洋河变电所备自投动作,由735洋梨线送电,此时洋河变电所全所失电,事故前运行方式为736洋泗线运行,洋河变电所2#变压器中性点不接地运行,1#变压器热备用,35kV  396洋电线所供洋河酒厂热电站正在发电,35kV   394洋临线运行对线路充电,其余线路均由馈线供电。事故发生后,因洋河变电所无操作电源,改从南临线至洋河变电所35kV部分供电,后逐步恢复由1#变压器供电。整个处理过程中由于变压器的跳闸,延长了故障恢复对外送电的时间。

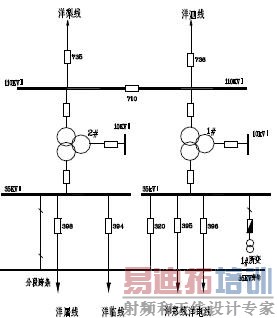

图1 有小电源并网的洋河变电所系统图

发生线路接地故障后,泗阳变电所110kV洋泗736断路器动作跳闸,736洋泗线故障切除,泗阳变电所736重合闸应动作,但由于线路下方洋电线396线路上所接小电厂正在并网发电,110kV备自投整定时,电厂断路器动作有一个时限,此时小电厂继续向主变压器充电,故障线路A相接地,造成中性点电压上升,超过保护整定值,2#主变压器保护动作,切除断路器,并断开396洋电线路。

从事故发生的情况分析,整个事故与保护定值以及当时的运行方式均有关。如何避免在小电源并网,线路发生故障时,主变压器保护不动作,而由备自投正确动作,这是要解决的主要问题。

2 解决措施

2.1 保护整定应考虑定值与时限的配合

有小电源并网的变压器中性点接地运行的,保护整定应考虑定值与时限的配合,投入零序电流保护,退出间隙保护。因零序电流保护的时间作为变压器后备保护时间,可以安排较长,而间隙保护由于是保护变压器自身故障,因此规定的时间只有0.5s,不易与其他保护配合。

保护整定应考虑定值与时限的配合,还应考虑低周低压解列装置解列时间的整定,一般频率为48Hz/0.5s;电压为70V/5s。省调对电厂的低频、低压解列装置定值提出要求;以电力外送为主的电厂,低频、低压解列装置定值调整为47.0Hz/0.5s、70%Uφ/5s;以受电方式为主的电厂,低频、低压解列装置定值调整为48Hz/0.5s、70%Uφ/5s。各供电公司、发电厂(公司)应按照上述定值进行调整。

电厂侧过流保护对110kV系统故障,应有足够的灵敏度,时间不大于1.5s。保证电厂侧保护与对侧主网的保护时间上能够配合,该时间还应与变压器后备保护时间配合,应保证低于电厂侧后备保护一个级差。

变压器中性点零序过流保护时间应取大于2.5s。时间调大,以保证有足够的级差,能够与线路零序保护动作时间配合,使变压器保护不至于先动作。

当110kV主供电源线路发生故障时(无论是接地故障还是相间故障),当主系统断路器断开后,由电厂侧的低周低压解列装置先动作,使电厂与系统解列;当解列装置有问题时,靠电厂侧保护动作解列,变压器中性点零序电流保护作为接地故障的最后一道解列防线。

2.2 加强备自投装置运行管理

对于有小电源并网的变电所,其备自投装置必须满足《继电保护和安全自动装置技术规程》"工作电源或设备上的电压,不论任何原因消失时,自动投入装置均应动作。"的要求。

即当并网断路器作为联络方式时,备自投动作必须联切小电源线路,以防止非同期合闸。当作为馈电线路方式时,备自投动作必须能够保持并网线路运行。

3 解决方案

3.1 分析相关资料


分析变电所每台变压器的负荷及全所负荷;所接小电源的容量;相关阻抗图(含小电源的发电机、变压器、线路);相关设备的保护配置情况(主变压器、线路;自动装置配置情况);相关设备的保护、自动装置整定情况。

通过分析计算,对小电源侧保护确定了限值单,要求其保护对110kV侧故障有足够灵敏度,在限额单中列出低周、低压装置动作值及过流保护动作值及时限。监督其及时执行并返回,保证电厂保护定值与主网的配合。

3.2 制定备自投运行要求

根据几个小电厂的实际发电情况,洋河酒厂正常为早上发,晚上停;每年夏季约有两个月的时间机组检修,不发电;郑庄变电所122郑绢线所供绢纺厂热电站为早上发,晚上停;城南变电所361线所接翻水站是否发电与季节,水量均有关,一段时期发电,一段时期不发电。
