基于MATLAB的单相桥式整流电路研究
录入：edatop.com 点击：
1 引言
整流电路（Rectifier）尤其是单相桥式可控整流电路是电力电子技术中最为重要，也是应用得最为广泛的电路，不仅应用于一般工业，也广泛应用于交通运输、电力系统、通信系统、能源系统等其他领域。因此对单相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义，不仅是电力电子电路理论学习的重要一环，而且对工程实践的实际应用具有预测和指导作用。
2 单相桥式半控整流电路
图1中VT1和VT2为触发脉冲相位互差180 的晶闸管，VD1和VD2为整流二极管，由这四个器件组成单相桥式半控整流电路。电阻R和电感L为负载，若假定电感L足够大，即ωL≥R，由于电感中电流不能突变，可以认为负载电流在整个稳态工作过程中保持恒值。由于桥式结构的特点，只要晶闸管导通，负载总是加上正向电压，而负载电流总是单方向流动，因此桥式半控整流电路只能工作在第一象限，因为ωL≥R，所以不论控制角α为何值，负载电流id的变化很小。
整流电路（Rectifier）尤其是单相桥式可控整流电路是电力电子技术中最为重要，也是应用得最为广泛的电路，不仅应用于一般工业，也广泛应用于交通运输、电力系统、通信系统、能源系统等其他领域。因此对单相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义，不仅是电力电子电路理论学习的重要一环，而且对工程实践的实际应用具有预测和指导作用。
2 单相桥式半控整流电路
图1中VT1和VT2为触发脉冲相位互差180 的晶闸管，VD1和VD2为整流二极管，由这四个器件组成单相桥式半控整流电路。电阻R和电感L为负载，若假定电感L足够大，即ωL≥R，由于电感中电流不能突变，可以认为负载电流在整个稳态工作过程中保持恒值。由于桥式结构的特点，只要晶闸管导通，负载总是加上正向电压，而负载电流总是单方向流动，因此桥式半控整流电路只能工作在第一象限，因为ωL≥R，所以不论控制角α为何值，负载电流id的变化很小。
|
图1 单相桥式半控整流电路原理 在u2正半周，触发角α处给晶闸管VT1施加触发脉冲，u2经VT1和VD4向负载供电。u2过零变负时，因电感作用电流不再流经变压器二次绕组，而是由VT1和VD2续流。此阶段若忽略器件的通态压降则负载压降ud不会出现负的情况。在u2负半周触发角α时刻，VT2与VD3触发导通，同时向VT1施加反向电压并使之关断，u2经VT2和VD3向负载供电。u2过零变正时，VD4导通，VD3关断。VT1和VD4续流，负载压降ud又变为零。 根据上述分析，可求出输出负载电压平均值为：
α角的移相范围为180°。输出电流的平均值为:
流过晶闸管的电流平均值只有输出直流平均值的一半，即：
流过晶闸管的电流有效值：

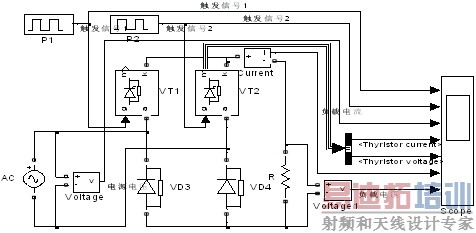

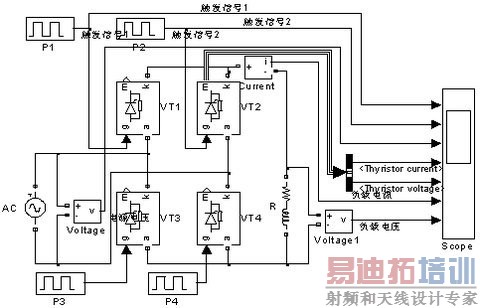

单相桥式半控整流电路的仿真模型如图2所示。
|
（1）
（2）
（3）
（4）
（5）
（6）
（7）
