CD 播放机热检测电路

录入:edatop.com    点击:

  用激光头读取 CD 碟上的数据是 CD 播放机发热的主要来源。 CD 机过热会影响到机内对热量敏感的元器件,严重时甚至永久损坏。本电路可用作 CD 播放机的加电指示,兼作保护机器的过热指示用。

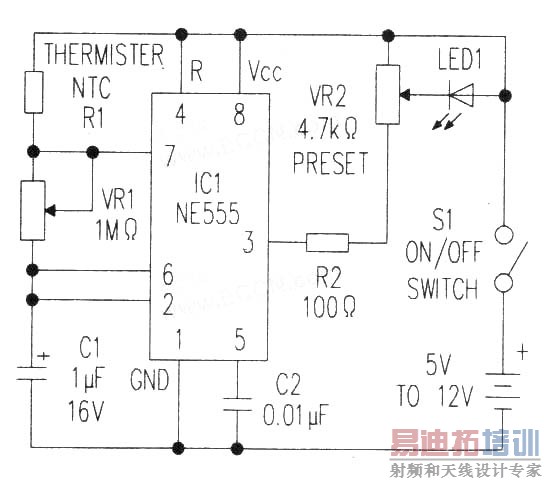

  电路采用负温度系数的热敏电阻作热量传感器。热敏电阻 R1 与 IC1(NE555) 定时器芯片、 VR1 、 C1 一起接成多谐振荡器。 C1 是定时电容.它在 1 / 3Vcc 和 2 / 3Vcc 之间充电和放电。

  振荡频率主要取决于 R1 、 VR1 和 C1 的值, R1 的阻值随温度而改变。

  在正常室温条件下。 LEDl 以 1Hz( 可用 VR1 调节 ) 频率闪烁,表示电路处于电源接通状态,并在正常温度下工作。

  当热敏电阻附近的温度由于 CD 机连续工作而上升时,热敏电阻的阻值减小, LEDl 的闪烁频率也降低。当温度达到 50 ℃ 时,闪烁频率还要进一步降低。在温度到达 60 ℃ 后,由于热敏电阻的阻值降低剧烈, LED1 就停止闪烁,并一直保持发光状态,这表示 CD 机已经过热。所以, CD 机机身内的温度高低很容易用本电路来监视。 LED1 的亮度可通过调节 VR2 来改变。

  热敏电阻应贴装在 CD 机驱动机构的外壳上, LED1 装在面板上作为加电和测温指示器。在连接热敏电阻之前,最好先测一下它在室温下的阻值,正常值应该是 400-500 Ω之间。

  电路用 5 ~ 12V 直流电压供电,可取用 CD 机机内的直流电源。
