电容容量测试仪
录入:edatop.com 点击:
这是一个比较复杂的电路,但当你做出来以后,你就有了一个可以用来测量收音机中最大容量电容的测试仪。电容不像电阻把阻值标在外壳上。很多电容的容量都没有在外壳上标出。还有一些旧电容的容量在使用过程中被擦掉了。此仪表可以测量出这堕电容的容量,对于电气技术人员、老牌收音机发烧友和无线电爱好者都是好帮手。
常见的 555 定时器是此电路的核心部件,它的作用是将被测量电容 (Cx) 充电到固定电压,然后被测电容通过回路放电,电流表测量出流过 47 Ω电阻的电流。
因为 555 定时器每秒钟重复这个过程几次,使得电流表的指针保持稳定。
电流会因电容容量的大小而不同,即电流表指针会根据被测电容的容量作相应的偏转,也就是说,电容容量与线路电流的比例是线性的,就像用于测量电压和电流的万用表。

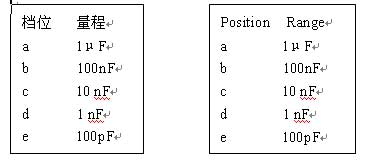

此表有五个挡位,从 100pF 到 1 μ F ,通过一只两极五挡开关切换,另外,开关× 10 用于测量较大容量的电容,电流分成两路,测量. 100pF 、 1000pF 、 0.01 μ F 、 0 . 1 μ F 或 1 μ F 以上电容显示更准确。
元器件的精确度不是十分完善的。即使是最好的器件。一般九只电阻也考虑有 2 %的误差。如果没有 OA47 二极管。可用 OA91 或 OA95 锗二极管代替。将此电路装入一只塑料盒中,与万用表差不多大,但是稍深一点更好。在财力许可下,测试仪的测量仪表要尽可能大,因为它决定了测量显示的精确度。你购买的电流表量程为 O ~ 50 微安,但是刻度要从 0 到 100 偏转 ( 即原有的刻度 10 、 20 、 30 、 40 、 50 用 20 、 40 、 60 、 80 、 100 代替 ) ,你可以用白色修正液或小纸片修改。
将元器件安装在一块印刷电路板上, 555 集成块用一只插座连接,以备在需要时方便替换。连接线路要尽可能短,否则线路的杂散电容会降低测量的精度。
可以用已知容量的电容器来校定测试仪,可找一只已知容量的电容。试测几次。如果显示不正确,很简单.只要买几只相同容量的电容,在其中选一只最接近标称容量的用于校正就行了。再用几只最接近标称容量的电容来准确校正各个挡位。
校正时,将× 1O 断开 ( 即两只开关都断开不用 ) ,将一只标称电容接入回路,将开关打到合适的量程,调节 47k Ω微调电阻。直到准确读出电容的容量。然后合上开关,此时读数会有所变化,调节 1Ok Ω微调电阻,使得两次的读数相等,例如,如果你测量的是一只 0 . 01 μ F 标称电容,在 O . 1 μ F 档上的读数是 10 ,此时的读数就该是 20 。
如果不行,就换一只与相应挡位容量相等的电容 ( 如 1000pF 、 0 . 01 μ F 、 0 . 1 μ F 等 ) 。调节挡位(即 1000pF 、 0 . 01 μ F 、 0.1 μ F 等 ) ,使显示的数字为满量程 (100) 。合上开关× 10 ,指针的读数会明显下降,调节微调电阻 470M Ω使指针的读数是 10 。再下调一个挡位 ( 如从 0 . 01 μ F 调到 1000pF ),指针的读数应该是 100 。如果不是 100 ,就调节 470Q 微调电阻,直到是 100 为止。此时电容测试仪的校正就完成了,你可以试着测量其他一些电容的容量来验证校正的精确度。
细心测量,多数量程的精度可达 5 %。
开关× 10 用于测量 10 μ F 及以上大容量的电容;开关 x0 . 5 使在测量较小容量的电容时,读数更准确。
常见的 555 定时器是此电路的核心部件,它的作用是将被测量电容 (Cx) 充电到固定电压,然后被测电容通过回路放电,电流表测量出流过 47 Ω电阻的电流。
因为 555 定时器每秒钟重复这个过程几次,使得电流表的指针保持稳定。
电流会因电容容量的大小而不同,即电流表指针会根据被测电容的容量作相应的偏转,也就是说,电容容量与线路电流的比例是线性的,就像用于测量电压和电流的万用表。
此表有五个挡位,从 100pF 到 1 μ F ,通过一只两极五挡开关切换,另外,开关× 10 用于测量较大容量的电容,电流分成两路,测量. 100pF 、 1000pF 、 0.01 μ F 、 0 . 1 μ F 或 1 μ F 以上电容显示更准确。
元器件的精确度不是十分完善的。即使是最好的器件。一般九只电阻也考虑有 2 %的误差。如果没有 OA47 二极管。可用 OA91 或 OA95 锗二极管代替。将此电路装入一只塑料盒中,与万用表差不多大,但是稍深一点更好。在财力许可下,测试仪的测量仪表要尽可能大,因为它决定了测量显示的精确度。你购买的电流表量程为 O ~ 50 微安,但是刻度要从 0 到 100 偏转 ( 即原有的刻度 10 、 20 、 30 、 40 、 50 用 20 、 40 、 60 、 80 、 100 代替 ) ,你可以用白色修正液或小纸片修改。
将元器件安装在一块印刷电路板上, 555 集成块用一只插座连接,以备在需要时方便替换。连接线路要尽可能短,否则线路的杂散电容会降低测量的精度。
可以用已知容量的电容器来校定测试仪,可找一只已知容量的电容。试测几次。如果显示不正确,很简单.只要买几只相同容量的电容,在其中选一只最接近标称容量的用于校正就行了。再用几只最接近标称容量的电容来准确校正各个挡位。
校正时,将× 1O 断开 ( 即两只开关都断开不用 ) ,将一只标称电容接入回路,将开关打到合适的量程,调节 47k Ω微调电阻。直到准确读出电容的容量。然后合上开关,此时读数会有所变化,调节 1Ok Ω微调电阻,使得两次的读数相等,例如,如果你测量的是一只 0 . 01 μ F 标称电容,在 O . 1 μ F 档上的读数是 10 ,此时的读数就该是 20 。
如果不行,就换一只与相应挡位容量相等的电容 ( 如 1000pF 、 0 . 01 μ F 、 0 . 1 μ F 等 ) 。调节挡位(即 1000pF 、 0 . 01 μ F 、 0.1 μ F 等 ) ,使显示的数字为满量程 (100) 。合上开关× 10 ,指针的读数会明显下降,调节微调电阻 470M Ω使指针的读数是 10 。再下调一个挡位 ( 如从 0 . 01 μ F 调到 1000pF ),指针的读数应该是 100 。如果不是 100 ,就调节 470Q 微调电阻,直到是 100 为止。此时电容测试仪的校正就完成了,你可以试着测量其他一些电容的容量来验证校正的精确度。
细心测量,多数量程的精度可达 5 %。
开关× 10 用于测量 10 μ F 及以上大容量的电容;开关 x0 . 5 使在测量较小容量的电容时,读数更准确。
