光烟雾检测器

这种光烟雾检测器采用一只细缝穿通扫描的红外线光开关，当它检测到有烟雾时，可使继电器吸合发出可见／可闻的提醒告警。

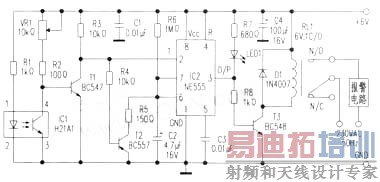

　　附图是检测器电路。 H21Al(IC1) 是红外线光开关，它实际上是一只光断续器。 R1 限制 IC1 中 LED 的电流。 IC1 中晶体管部分在正常情况下处于导通状态，因此 T1 基极为低电位。

　　预置电位器 VRl 决定电路触发的门限电平。 R2 对 T1 和 IC1 提供附加的保护功能。

　　由 NE555 芯片 (IC2) 构成单稳电路，其触发输入脚②由电阻 R3 上拉至高电位。正常情况下，如传感器附近没有烟雾，则由于 T1 截止使 IC2 的②脚维持在高电位。

　　结果，继电器 RL1 不吸合，通过其常开触点 N ／ O 的可见／可闻的告警电路被关断，用红色 LED1 发光来指示这种状态。 R7 限制 L,ED1 的电流。

　　当传感器 H 21A 1 检测到有烟雾时．由于烟雾隔断了传感器中红外光线的传送途径，其内部晶体管得不到足够的光线，结果， T1 正偏导通，使 IC2 的②脚变低电位， IC2 触发， IC2 输出脚③送出高电位， LED1 熄灭， RL1 吸合，报警电路及时发出告警。

　　RL4 一直保持吸合，直至烟雾完全消散为止。元件 R6 和 C2 决定单稳持续期。

　　电路可以用稳定的 6V 直流电源供电。连接 220V 市电经 RL1 触点 N ／ O 至可见／可闻报警电路。
