LED 发光二极管测试器

目前， LED 发光二极管不仅作为电源开关的指示，还作为一种光源来使用。

　　本文描述的一个简单的电路可以迅速地测试发光二极管．并区分出其类型是低电流的还是高功率的。低电流发光二极管仅用 1-2mA 的电流，但只能提供比较暗的亮光；而高功率的发光二极管要用 10 mA 或更人的电流产生更高的亮度。

　　此外，当一个同时有多个发光二极管的电路时，则要求这些发光二极管在一个特定的电流时，能发出同样的亮度。这个要求也可以用本测试电路来检验：把两个或更多的发光二极管串联起来，便于您比较和选择它们中亮度相同者。

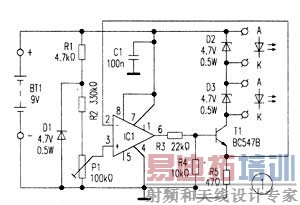

　　在该电路中 ( 见图 1) ，开始用一个可调电流源。

　　使通过一个发光二极管 ( 或两个串联的发光二极管 ) 的电流从 O 调高到 20mA ，根据发光二极管的亮度，当电压表从 O 变化到最高伏特值时。你就可以判断出你的发光二极管是哪种类型的。一个低电流的发光二极管在一个较小电流时就会正常发光，而且当电压表读数继续升高时不会变得更亮；相反的，高功率的发光二极管会随着电压升高慢慢地继续增加亮度。

　　如果想选择相同亮度的发光二极管，你可以将两个甚至更多的发光二极管串联。例如，检验红色发光二极管，采用电压为 9V 的电源时，你甚至可以串联 4 个发光二极管，以使遴选结果更容易看出。如果有需要，可以增加电源电压到最大值 15 V( 但不是两节 9V 的电池串联 !) 。这里所使用的一个运放 TLC271 允许的最大电源电压为 16V 。在此电压下，你可以比较 6 到 8 个发光二极管 ( 绿色、黄色和红色 ) 。实际测试发光二极管的最大数目依赖于测试发光二极管的正向压降，白色发光二极管的压降大约是 3 ． 6V ，因此，在电源电压为 15V 时你只能同时测量 3 个。

　　电路图 1 由一个经典的电流源构成 ( 这个电流源由一个晶体管和一个运放组成 ) 。运放 IC1 将 T1 的发射极电阻 R5 的压降和滑线变阻器 P1 设定好的电压比较。运放的输出电压经 R3 和 R4 分压器后驱动 T1 的基极。选择这个分压器的理由在于降低一个潜在的故障情况的危险：例如，当 IC1 的输出超出供给范围，通过 T1 的电流不能变得太高 ( 最多超过： 20mA 一点点 ) 。

　　但需注意 ! 如果你提高了整个电路的电源电压，通过 T1 的最大电流也将破坏性地增加。

　　应用稳压二极管 D1 来获得一个参考电压，使得 P1 的电压不依赖于供电电压。通过将 Dl 的电流控制在约 1mA ，使 Dl 的稳定电压仅为 4 ． 2 V ，而不是标称值 4 ． 7V 。现在 Pl 的电压是约为 1V 。

　　在组装这个电阻之前，应注意一下电位器 P1 的实际数值。这种类型的电位器往往有± 20 ％的误差。

　　如果你的电位器偏差超出了标称值的 5 ％，那么你可以按同一比例调整 R2 的值。

　　4 ． 7V 的稳压二极管 (D2 和 D3) 与每个被测发光二极管是并联的。这些稳压二极管的作用是双重的。一方面，当一个发光二极管被移开时。能保持流过其他发光二极管的电流通路。另一方面，当一个发光二极管接反时，稳压二极管能防止发光二极管的电压超过最大反向截止电压。这个电压一般是 5V ，但有时可能低于此值。

　　说明：搭建本电路最好的方法是用一小块万能电路板，因为较少的元件和它们之间的联线很容易安装。为了方便而快速地插入和拆除发光二极管，最好使用 2 个双孔插座作为连接器。

　　电路原型的最大电流消耗是低于 23mA ，通过 R1 的电流是 1mA 。运放通过将⑧脚连接到电压正极 ( 设定为低功率模式 ) ：现在它消耗的电流仅为微安级。

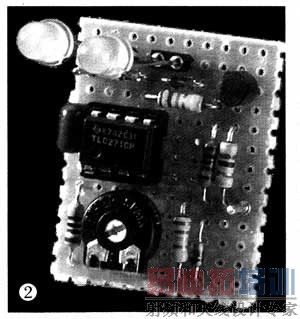

　　如果希望能同时安全地测试更多的发光二极管，可以用一个单独的，更高的电压为一串发光二极管供电，但请注意，不能超过晶体管 T1 的耐压。如有必要，在 T1 电压很高时，可使用功率三极管并安装散热器。不过，不要忘记为每个发光二极管连接一个稳压二极管，这样会安全得多。图 2 是本电路的实物照片。
