关断检流放大器的两种基本方法
录入：edatop.com 点击：
Prashanth Holenarsipur，产品定义和传统的运算放大器不同，高边检流放大器各个输入管脚以及电源引脚上并不带有内部静电放电(ESD)保护二级管。因此，它可以处理远大于VCC电源的共模电压。另外，把检流放大器的VCC引脚连接到地，可以把放大器设置为关断模式，此时，器件的输入引脚不消耗任何静态电流，只有很小的漏电流。因此，高边检流放大器的VCC脚可作为关断引脚使用。
在典型的电池供电设备上，采用LDO等电源为电路板上的IC，包括高边检流放大器MAX4173F供电。为了延长电池寿命，系统经常需要关断LDO以及检流放大器(图1)。
在典型的电池供电设备上，采用LDO等电源为电路板上的IC，包括高边检流放大器MAX4173F供电。为了延长电池寿命，系统经常需要关断LDO以及检流放大器(图1)。

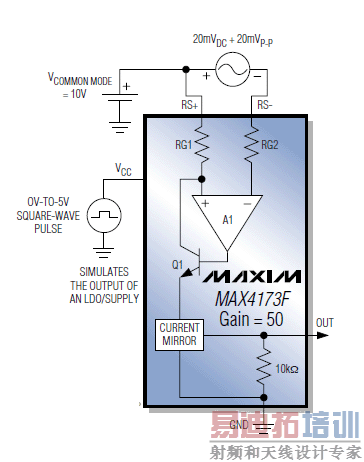

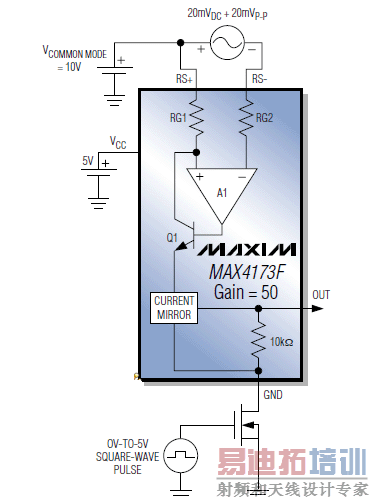

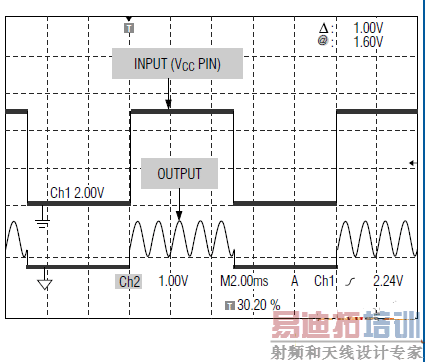

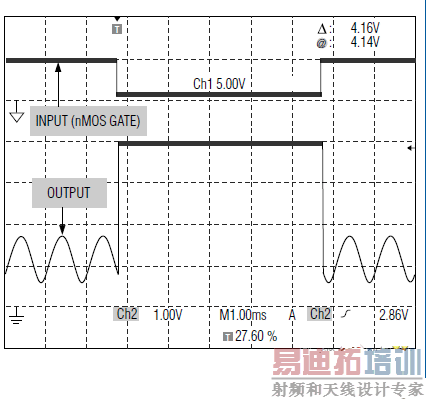

 图1. 检流放大器(本例中采用MAX4173F)的VCC引脚连接0V电压，有效地关断器件。 通常情况下，MAX4173F的输入被连接到电源线上的检流电阻两端。为了仿真关断信号的影响，我们将10V的共模输入电压、20mVP-P的交流信号以及20mV的直流偏置作用到器件上。在VCC引脚上连接0V至5V的方波模拟VCC的关断。在VCC为5V期间，放大器处于工作模式。在0V期间，器件进入关断模式。由于放大器的增益是50，输出为：由此，可得到1VP-P的正弦波的输出，并具有1V的偏置电压(图2)。正如预想的，当连接5V电压时，放大器处于工作状态，将按照预想的结果输出。当VCC变为0V，输出将变为0V，并且器件将进入关断模式，不消耗任何输入或电源电流。
|
