400-FBGA画板

录入:edatop.com    点击:

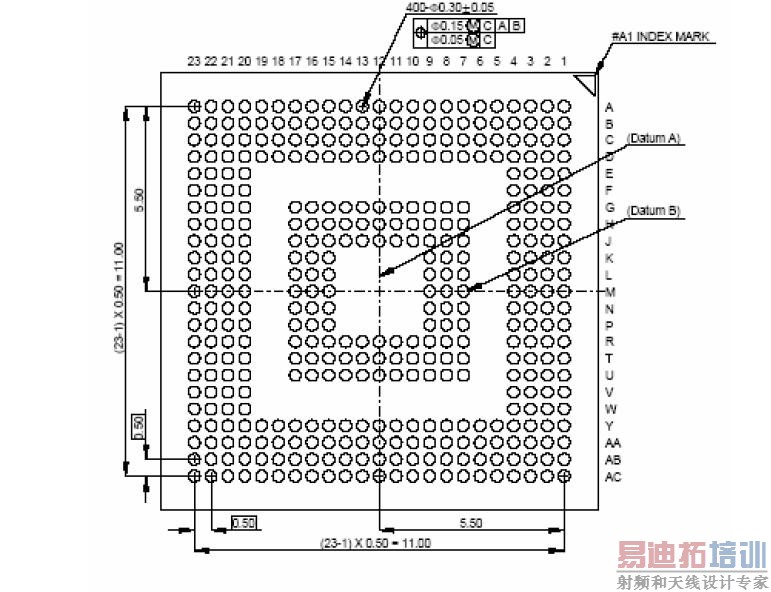

最近要花一个主芯片为上图封装的板子,我想用8层,线宽0.08mm,请问过孔应该设计多大?不打盲埋孔能走通吗?

焊盘设计为0.25mm可以不?

不信党也可以信人民10/20MILS的孔FANOUT
