如何重新设置原点？

录入：edatop.com 点击：

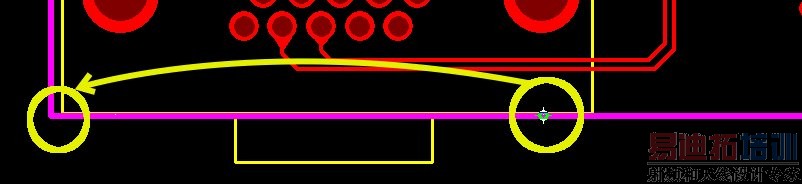

如何重新设置原点？如下图，由于板子改宽了，想把图中黄圈中的旧原点移动到新的黄圈所指位置。谢谢！

点击左边黄圈两根线的交点,然后点Setup/Set Origin.

protel里面应该没有精确的设置某个位置为坐标原点我的做法在两个地方放两个焊盘，利用坐标设置好他们的位置，然后再Setup/Set Origin，这样比较精确

谢谢2楼！跟谢谢3楼的小技巧的运用！

查看两条板框交点的坐标，Setup/Set Origin，用ss命令寻找该点，设定为原点。

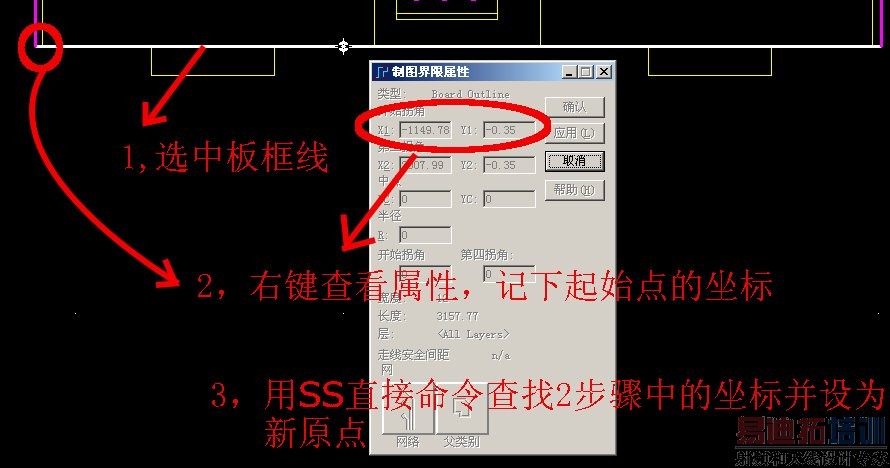

xfcy，请看下图，我首先得到板框最左，即新原点的坐标，再继续下去。给看看可行不。你是怎么样得到“两条板框交点的坐标”的？

又被顶出来了
