走线方式问题

录入:edatop.com    点击:

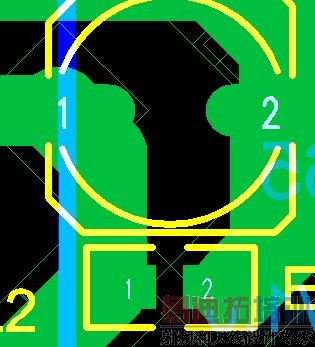

看到别人的板子,如图中经过电容的是电源和地线,所以走线都比较粗,差不多快覆盖焊盘了。请问这样的走线会产生什么问题吗,比如工艺上的。

进入焊盘的线宽是不是一般不要超过焊盘尺寸?顺带问一句,在布双层板时,如果底层能够做较完整的铺地面,顶层还需要单独走地线吗还是直接过孔到底层?大家一般都是如何处理的?孰劣孰优?

直接打过孔,

这会有什么问题,我经常这么用啊?

底层是完整的地,就直接打地过孔。

肯定的了,如果走粗点,会是电源更稳定.

有一些大电容还用大铜泊全盖呢..不过那样就要真手工开窗..不然可能会很难焊...

进入焊盘的线宽是不是一般不要超过焊盘尺寸,特别是0805以下封装的,它们两个PAD中间距离本来就小,如果超过的话,做出板子容易出现短路等问题

很难焊。做花孔连接。

很难看,用shape
