PADS ROUTER里这幅图表示什么意思?
录入:edatop.com 点击:

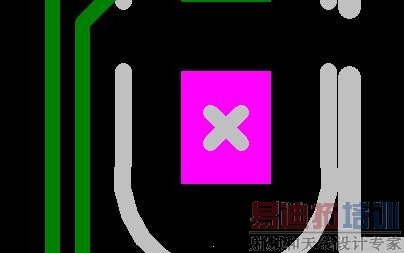

就是那个交叉的标志,是指过孔吗?还是其他的什么?
过孔
不是过孔吧,它表示接地或电源的。
2楼和3楼到底谁说的是对的呢?
我支持3楼的
3楼
这个只是显示设置的问题,应该你有画一个电源平面或地平面,然后就会有这显示了。表示连接到平面的意思吧
我也碰到过这样的问题,知道是地网络,但是不能是怎么设置的。还要请各位高手指教?
这是电源网路,3楼兄弟是正确的.
是过孔,你这是多层板,意思是你这个过孔和内层电气相连,是“花焊盘”的意思,因为在多层制作中为了保证焊盘和大面积内层铜皮不会因为热涨冷缩是焊盘与内层脱落!
