PADS布线如何走弧线

录入:edatop.com    点击:
PADS2005 LAYOUT中布线在拐角时使用什么命令可以走出弧线,使拐角平滑?

这个的确没DOS版的方便 ,不过还是有办法,首先按CTRL+ENTER 进入设置菜单, 点design, 在MITERS那里改成ARC,其他2个参数和DOS版的一样 弧度大小设置, 如果选了AUTO MITERS好像也只会在在画铜箔时自动弧线,这里设置好了后,然后回到PCB中选择所有NET, 点右键 选 ADD MITERS 就会把所有转角改成弧线, 还有一种方法就是在走线过程中点右键 点ADD ARC 这个麻烦的很

谢谢楼上的!

学习了!

又学了一招

谢谢!

我操作时候怎么没有反映?是不是参数设置错了

这个的确没DOS版的方便 ,不过还是有办法,首先按CTRL+ENTER 进入设置菜单, 点design, 在MITERS那里改成ARC,其他2个参数和DOS版的一样 弧度大小设置, 如果选了AUTO MITERS好像也只会在在画铜箔时自动弧线,这里设置好了后,然后回到PCB中选择所有NET, 点右键 选 ADD MITERS 就会把所有转角改成弧线, 还有一种方法就是在走线过程中点右键 点ADD ARC 这个麻烦的很 我的好象不行呀,

这个的确没DOS版的方便 ,不过还是有办法,首先按CTRL+ENTER 进入设置菜单, 点design, 在MITERS那里改成ARC,其他2个参数和DOS版的一样 弧度大小设置, 如果选了AUTO MITERS好像也只会在在画铜箔时自动弧线,这里设置好了后,然后回到PCB中选择所有NET, 点右键 选 ADD MITERS 就会把所有转角改成弧线, 还有一种方法就是在走线过程中点右键 点ADD ARC 这个麻烦的很 我的好象不行呀,

以下是引用longzhou在2007-7-3 18:44:00的发言:

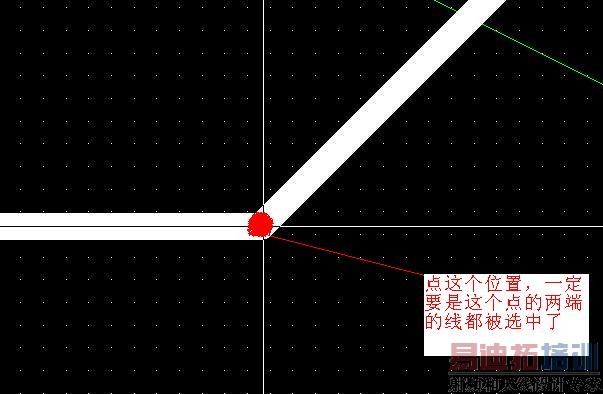

这个的确没DOS版的方便 ,不过还是有办法,首先按CTRL+ENTER 进入设置菜单, 点design, 在MITERS那里改成ARC,其他2个参数和DOS版的一样 弧度大小设置, 如果选了AUTO MITERS好像也只会在在画铜箔时自动弧线,这里设置好了后,然后回到PCB中选择所有NET, 点右键 选 ADD MITERS 就会把所有转角改成弧线, 还有一种方法就是在走线过程中点右键 点ADD ARC 这个麻烦的很 呵呵,其实没那么复杂, 选择对象为tace/PIN 第一步比较关键 1

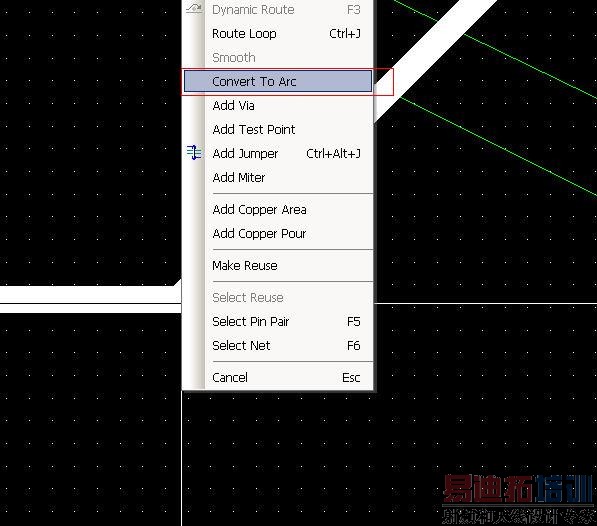

2右键 弹出菜单选

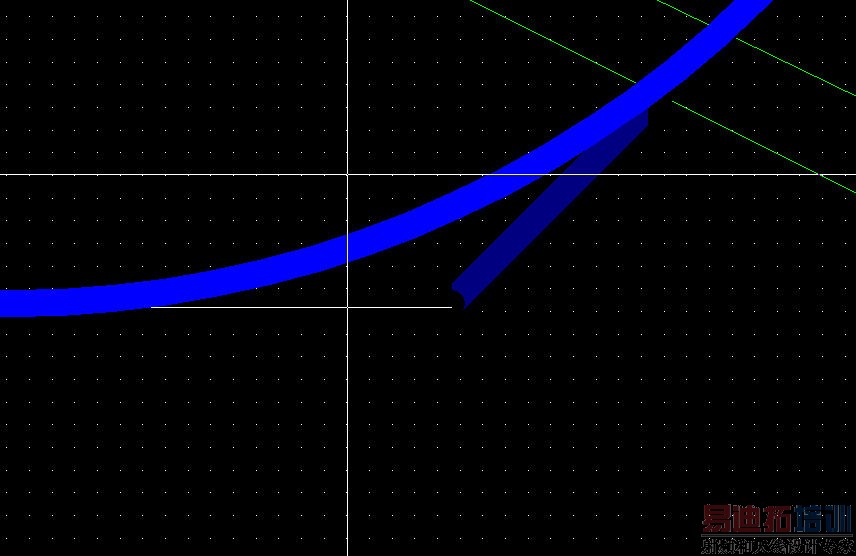

3 移动鼠标吧,成功

呵呵,简单吧这是对折线的改arc如果对直线改arc 可以在router里面改(不要告诉我你没安装)也是右键里面 strech arc 今天的图片发完了,不能发图了,自己研究一下吧呵呵
