POWER PCB一个问题

录入:edatop.com    点击:

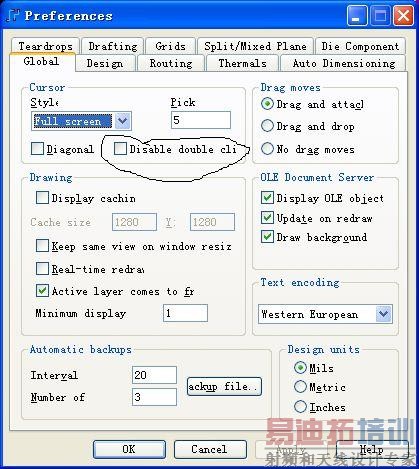

大家好!最近遇到一个问题,在正常情况时,光标双击元件的焊盘可以直接走线,现在需要按F2或点走线的菜单才能走线,不太清楚是在哪里设置,请问有哪位高手知道怎么解决!谢谢了!


呵呵,非常感谢!
