灌铜引发的疑问(已解决)
录入:edatop.com 点击:

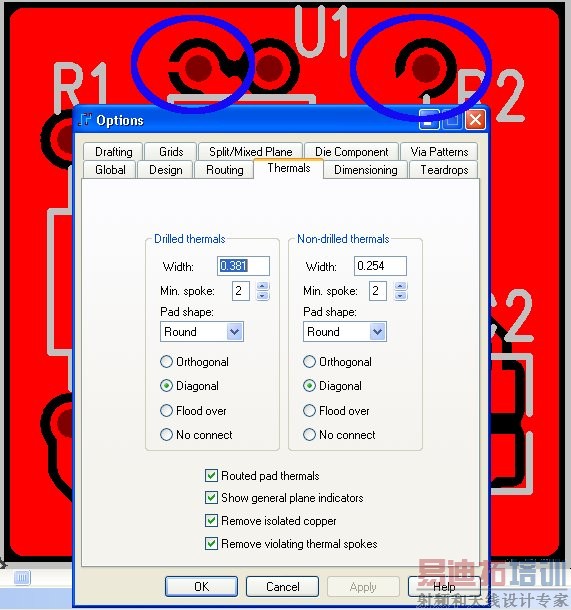

灌铜引发的疑问(待解决),先看图,如下图。
1,我设置的是两根track跟pad连接,为什么篮圈标出的都是一根track与铜皮网络相连?2,我已经在rule中设置同一网络间距等于0了,为什么篮圈示出的pad与铜皮网络没有连接上?谢谢!
1,我设置的是两根track跟pad连接,为什么篮圈标出的都是一根track与铜皮网络相连?2,我已经在rule中设置同一网络间距等于0了,为什么篮圈示出的pad与铜皮网络没有连接上?谢谢!
那个粗线是你自己拉出来的线吗?flood over会全部连上。
同楼上
知道怎么flood over吗?苯
先谢谢xfcy大哥!粗线是我自己拉出来的。其实我1楼的问题提法有点欠妥。我是说,我设置的是2根线与铜皮连接,为什么没有连接呢?(看见的那一根线是我自己拉出来的)。flood over我知道,就是图中显示的选项卡中把这一项选择上,就会将篮圈中的pad全面连接上。我的问题是:为什么不是选项卡中设置的2根线形式的花焊盘?谢谢!

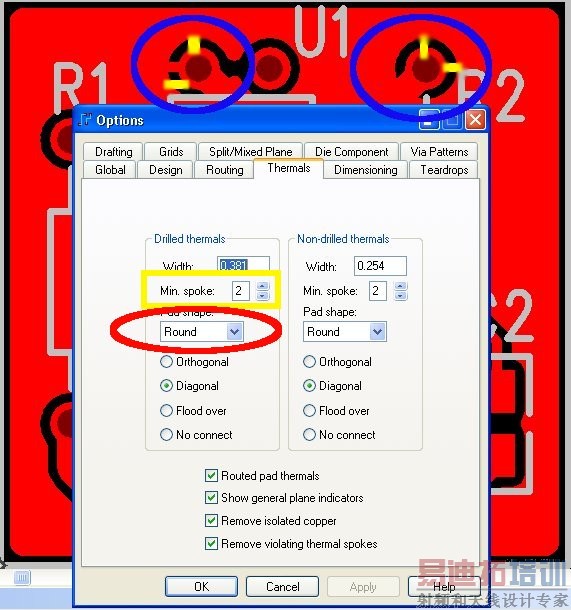

另外,加个图,如下楼所示!此图我进行了图片处理:1,如设置框的黄色矩形圈出区域所示,我设置的是2跟线跟pad形成花焊盘,应该是篮圈包围的焊盘中的黄色线条的结果才对(黄色线是我用PS添加的):即有两根线跟铜皮网络相接,如黄色线那样的连接效果。
2,如下图椭圆红色圈出的区域所示,无论我修改pad形状为八角形或其它别的形状,都只是圆形的样式。这是为什么?
3,难道是我对1中的黄色矩形圈出区域以及2中的椭圆红色圈出的区域,对这两个地方的设置应有的效果理解错误?
谢谢!
自己up下!
自己再顶一下!
把你自己拉的线栓了重新FLOOD 一次OK
