关于灌铜问题？怎样在铺铜的时候让过孔Flood Over，而让有的焊盘变成花焊盘呢

你把圆的设置为flood其他的设置为Diagonal或Orthogonal即可

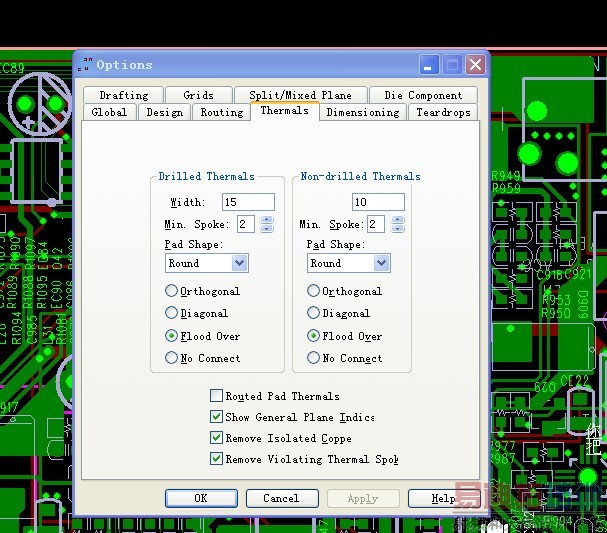

我是這樣設置的(見附檔)而且我發現,1. options--thermals中的flood over的設置優先級大于flood&hatch---flood over vias.即當我在后者中不勾選,而在前都設置中勾選時,做出來的copper是以前者為準的(即通孔焊盤与via孔均為全覆蓋).2. 如果只是要via孔全覆蓋,而焊盤(通孔)為花焊盤時,就可在后者勾選,而前者不作勾選即可.3.如查是smd類的焊盤需要相關設置時,則只需在options--thermals---drilled termals下選擇rectangle爾後再在下方選擇所需要的類型即可.(當然,前提是所有的smd焊盤必須是方形的)以上,希望對大家會有所幫忙.

via是round 接插件也是round 是想让via flood over但是接插件是用热焊盘连接，怎么设置？各位大大 据说有flood over via这个选项，我怎么都找不到，晕死了

回楼上，选择灌铜的shape，右键，属性，options里就有

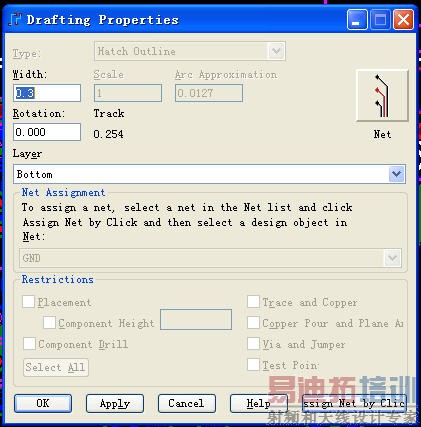

thanks 5楼的，但是我选择灌铜的shape，右键，属性，然后却看不到option？版本问题？我用的是2005 sp2

樓上,你選的不是pour outline,請用po轉換過后再去選擇outline.爾后再右鍵,選屬性,然后你會在你的貼圖中"net"的左側會有option的選項,在里面設置即可.....我這兒不知怎麼回事上不了圖,要不然給你貼個圖
再試試吧,,,

多谢3楼！
