pads2007新问题
录入：edatop.com 点击：

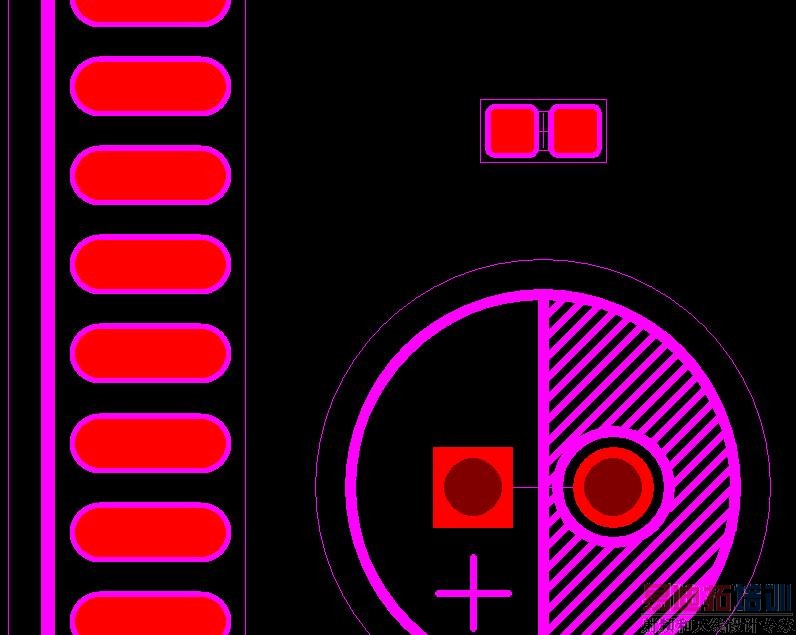

大家可看到我的粉红色是mask,为什么插件的没法显示出来呢？（插件脚我也有做上mask）

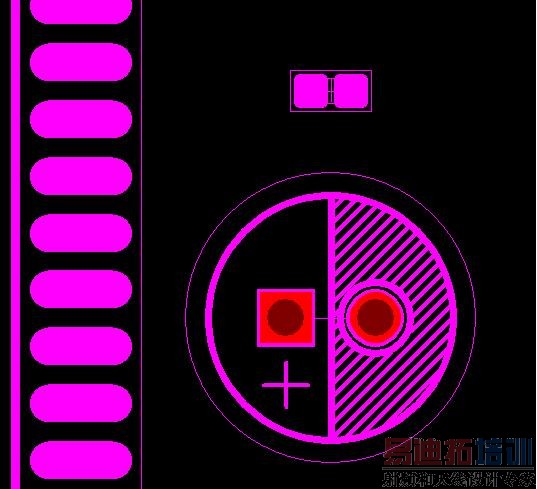

这是先选中mask那一层，然后再切换到TOP时显示的结果，要是一移动画面或是缩放屏面就成为上图一样，请问这是BUG吗？
刚入门不久 非常关注这个问题 所以请教 如何使我画好的板也显示出MASK效果呢 谢谢
这不是BUG,是PADS的特点。
我也有碰到过这个问题，楼上说是PADS软件的特点，我认为是缺点。因为这在走焊盘间距太小的线时，容易短路。99就没这个问题。
规则设好了，你的间距小就不让你走线了
mask根本就不用你去做。建议你还是多看看书吧。你还没有真正了解pads.
我们做mask就是希望在不同的器件中给不同的要求，原因有：1。对于一般的器件可能就是单边3mil就可以了，但对于一些小间距的可能就需要在2mil。2。便于设计人员在布线和检查时查看。3。有一些设计中我的mask开窗可能比焊盘要小一些。要是用它自己的功能产生mask那么全部都一样，没法进行单独控制。并非我们不知道这个功能啊！
pads里面就不用去设置MASK焊盘。
还没有这么用过，今天一用还真是这样。个人觉得，这种检查还在CAM软件里比较直观。这种封装建起来也要多此一举。PADS2007的元件属性里已经可以设置阻焊层的放大，缩小量了。具体有教程介绍。
没错pads是可以这样设定的..
