pADS2007我点BOTTOM层,PCB界面还是显示TOP层,BOTTOM被TOP挡住了

录入:edatop.com    点击:
pADS2007我点BOTTOM层,PCB界面还是显示TOP层,BOTTOM被TOP挡住了

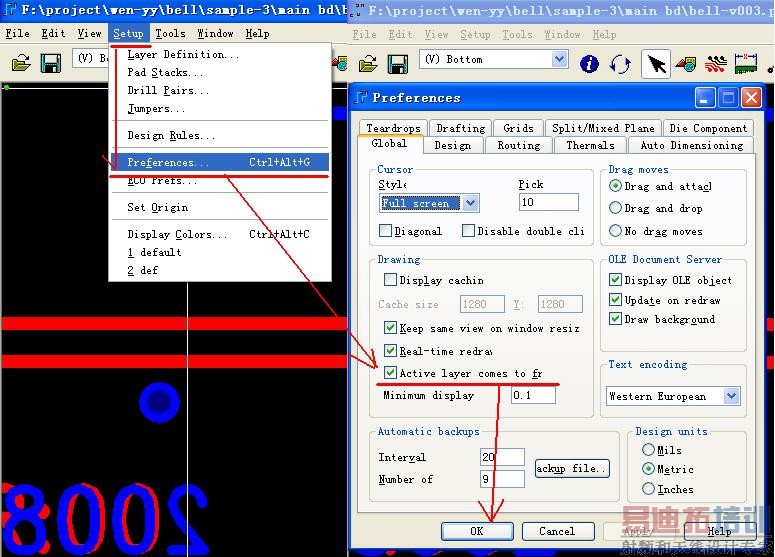

图中箭头所指勾上就OK

愚昧发不了图片在TOOLSOPTIONS下的GLOBAL里把Active layercoms to fr勾上就OK了


我来帮你,顶个图
