进来的朋友,请帮助。灌铜引发的疑问,如下:1) 先看下图。

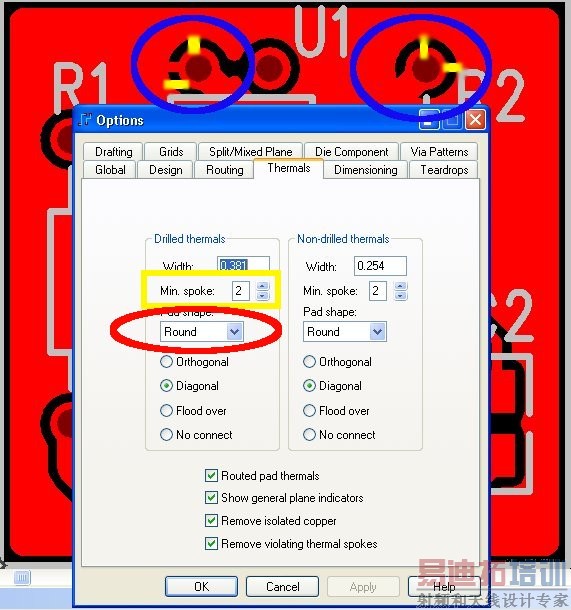

2) 再看下图以及图的解说。

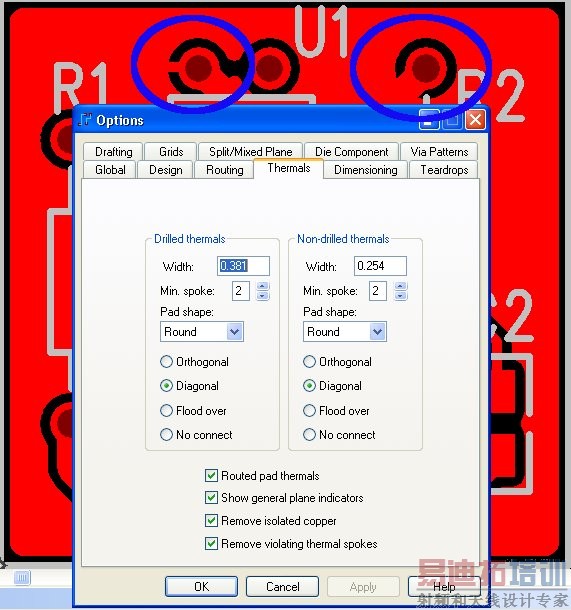

此图我进行了图片处理: 如设置框的黄色矩形圈出区域所示,我设置的是2跟线跟pad形成花焊盘,应该是篮圈包围的焊盘中的黄色线条的结果才对(黄色线是我用图片处理软件人为添加的):即有两根线跟铜皮网络相接,如黄色线那样的连接效果。3)我的疑问是,图一的设置,为什么不能得到图二中那样的两根线与铜皮网络相连的样子?该怎么样做呢?谢谢!

第一个解决办法:将那两个焊盘上原来走好的铜轨删除,重新灌铜;再一个就是你按图中的设置后没有重新灌铜,你灌铜时下边第五行“Routed Pad Thermals"没有勾选。

谢谢chenlianming。

谢谢!按照您的办法,OK了!针对“再一个”,就是勾选第5行那一项“Routed Pad Thermals”,勾选后结果如下:

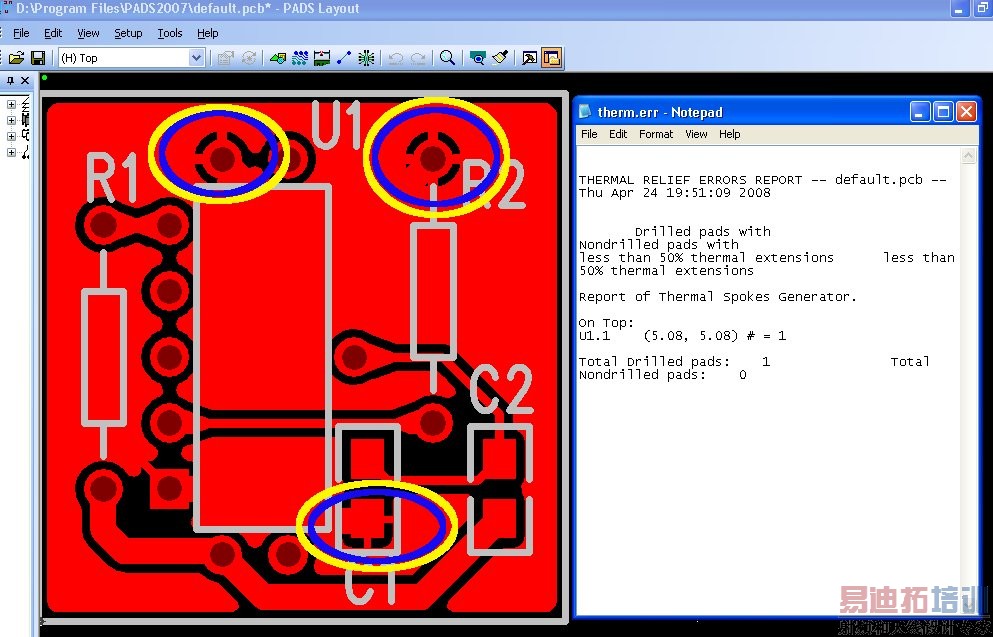

途中黄蓝圈出区域就是基本的效果了。另外,灌铜过程中出现一个记事本,如图中左边所示。只是个警告友情提示吧。内容如下:THERMAL RELIEF ERRORS REPORT -- default.pcb -- Thu Apr 24 19:51:09 2008
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensionsReport of Thermal Spokes Generator.On Top:
U1.1 (5.08, 5.08) # = 1Total Drilled pads: 1 Total Nondrilled pads: 0
谢谢!

好,我也知道了。

再次谢谢大家!因为5月后离职去新公司上班,一开始上班就是会用PADS搞出硬件PCB来,虽然在学校也会用它,但比起Protel来熟练度还不够。
希望我的跳槽,能实现自身价值。但愿前方的路,尽量平顺一点。谢谢大家!
