锁定原先的走线的问题

录入:edatop.com    点击:

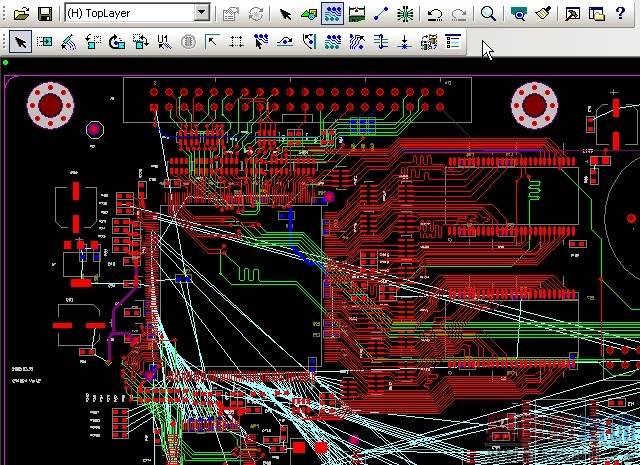

锁定原先的走线的问题,如下图,我想把之前走的线一起、一次全部锁起来保护住,不然别的去动它,怎么样快速实现?

1,FILTER---SELET PIN PAIRS;2,CTRL A;3,CTRL Q;4.钩选PROTECT ROUTES.OK!

谢谢,确实可以做到一下子就把已经布线部分锁定住!谢谢啊!

Filter里的Pins与Pin Pair有什么区别啊?

您操作下就知道了!

谢谢雪阳!

select net 也可以吧?我一般是这样做的。

请问雪阳:我操作到按下CTRL+Q时就会显示 cannot display properties with multiple types selected,也没法看到PROTECT ROUTES.这是怎么回事呢???

多种类型被选择,不能显示属性。
