POWERPCB用混合分割层画2个分割的电源,里面那个怎么灌铜都不出现覆铜是何故?

录入:edatop.com    点击:

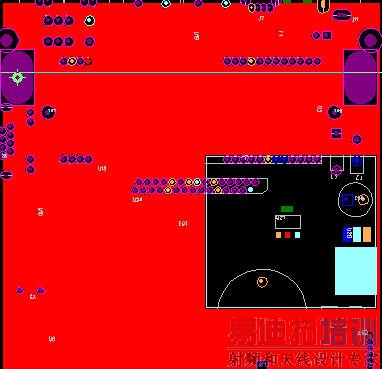

POWERPCB在SPLIT/MIXED混合分割层画2个分割的电源,里面那个怎么灌铜都不出现覆铜是何故?

把里面的灌铜优先级改为0,外面的灌铜优先级改为1再试试

是灌铜优先级问题

没找到选项,请问在什么菜单?

标记

这个问题我也想知道。我也找不到覆铜优先级的选项。


选option后在弹出的菜单中可以看到flood项。这里的默认数值为0。这项是铺铜的优先级设定,数值越大优先级越低。0为最高。如果要嵌套铺铜,那么首先将嵌套铺铜的外框都画好,进入该菜单后更改flood的数值,由内往外优先级依次降低。既最内嵌的铜皮优先级最高,所设定的数值就最低。最外面的铜皮设定数值最高。弄明白了,和楼主分享下。

又学会啦一招谢谢

原来如此。学习了。

选中SHAPE,点右键,选bring to front(外边的框向上),或send to back(内边的框向后)就可以了
