PADS2007 电路板固定孔用2D线画圆表示可以吗？

录入：edatop.com 点击：

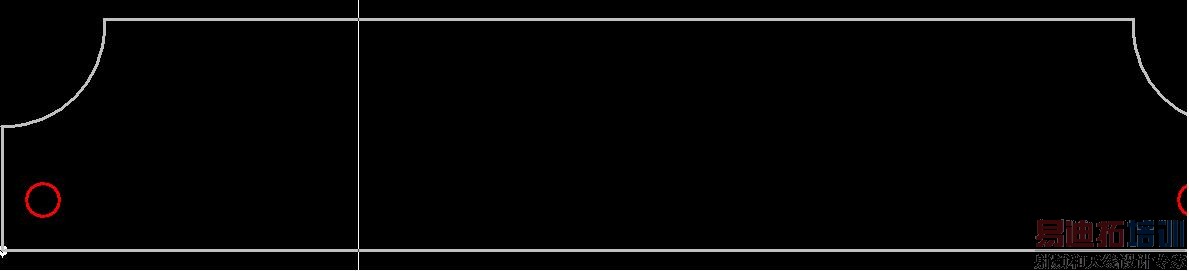

[求助]PADS2007 电路板固定孔用2D线画圆表示可以吗？谢谢！还有如果可以，这个小圆的孔我想把它固定，怎么才能固定呢。元件的固定我知道用GLUDE 打胶就可以，这个 2D线画的不知道怎么给固定，因为这定位孔是不变的，恐怕已不小心给移动了位置就错了！急等待！

可以用2D线画圆作定位孔,但是要放在all layers,这没办法GLUDE的,最好是转成board cut out这样你就不用担心"不小心给移动了位置就错了"

楼上说的不错

请问，这个要怎么转成board cut out 呢？还请老师指点。谢谢

那开方孔，或者开槽，你们都是怎样做的？

定位孔就做个元件，开方孔用board outline cut.

可以画个圆，然后将圆设置为24层就可以了

哪里有那么复杂,直接用board outline cut.画一个不就行了

不错
