一个器件,封装就需要开一个机械孔,该如何操作啊?

录入:edatop.com    点击:

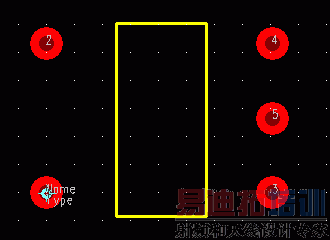

我需要沿下面的黄色方框开个方孔,该如何处理?

在开孔位置放一个大焊盘,内孔大小就是 你 需要方孔大小根据你的要求镀锡或不镀锡

不明白LZ说开方孔的意思和目的,是要在板上挖空还是露铜上锡,如果在板上挖空在DRILLDRAWING层用2D线画外框就可以了;如果是要露铜就应该在SOLDER MASK层画实心的图形了.不好意思,刚没看清楚,机械孔就在DRILL DRAWING层画就可以了!

我是这么做的,画了2D线,然后指定为keepout层好像这样也可以的啊,下午给PCB厂打电话确认过了,说可以打开,有我要求的那个方孔(我发的光绘文件)!就等板子回来了!方孔是放放变压器用的,谢啦啊!

放置boardoutline cutout于所需区域,就可以达到要求
