为便携式消费应用优化的可编程低功耗计时器件

录入:edatop.com    点击:

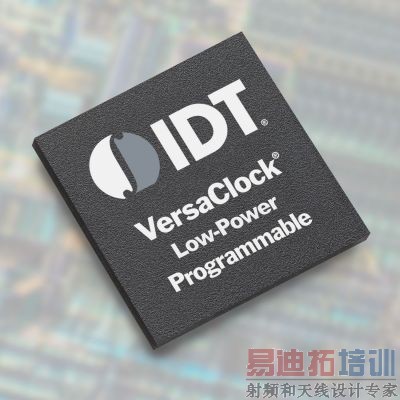

       IDT公司(Integrated Device Technology, Inc.)宣布,推出 IDT VersaClock计时系列器件最新产品,VersaClock 低功耗器件是一种可编程时钟生成器,专为电池供电的消费应用设计,包括智能手机、个人导航设备、MP3 播放器、摄像机和其他手持应用,以降低功耗和优化电路板布局。

   新的计时器件可显著降低功耗,满足消费电子设备不断增长的功率效率需求。VersaClock 低功耗器件通过将一个时钟输出的功率需求从 30-40mW 减少到 4-8mW,延长目前便携式电子产品的电池寿命。VersaClock 低功耗解决方案还大大降低了省电模式(20uW)和32kHz 时钟主动睡眠模式(200uW)的电力消耗,这些都是行业新的低功耗基准。

   5 个新的 VersaClock 低功耗器件(5P49EE801、5P49EE802、5P49EE601、5P49EE602 和 5P49EE502)都有 4 个内部锁相环,每个都可独立编程并能生成 4 种独有频率,有助于优化每个时钟输出的性能和提高系统精确度。为了帮助设计人员提高灵活性,频率可以由时钟输入、一个温度补尝晶体振荡器(TCXO)或基本模式晶体参考生成。使用一个参考时钟允许设计人员简化设计,并在保持精确度的同时节省电路板空间。

   4 个内部锁相环中的 1 个支持扩频生成,以减少电磁干扰(EMI),这对满足 FCC 等认证要求是必需的。此外,新 VersaClock 器件可以生成 5kHz 到 120MHz 的频率,实现便携式消费应用更大的设计灵活性。另外,这些器件还兼容多种不同的输出类型——从单端 LVCMOS 到差分 VLDS,用一个器件支持不同类型的计时系统,简化设计和优化电路板布局。
