可控硅在红外遥控开关中的应用及工作原理

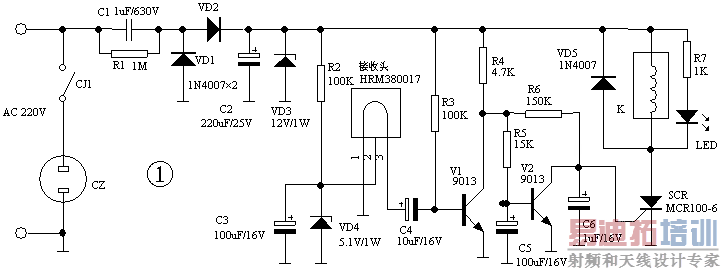

   关断单向可控硅的方式有两种：其中一种是众所周知的，就是可控硅的阳极电位低于阴极电位或阳极电流小于维持电流时，可由导通转为关断。别一种则是将可控硅的控制极对地短路，也可以将其关断。单向可控硅具有一触即发实现自锁的功能。本人利用它的这个特性制作了下面这款简单的红外遥控开关电路，如图1所示。

一、工作原理

　　２２０Ｖ交流电压经电容Ｃ１降压，ＶＤ１、ＶＤ２、Ｃ２整流滤波，ＶＤ３稳压后输出１２Ｖ直流电压给本电路供电用。１２Ｖ直流电压再经Ｒ２、ＶＤ４、Ｃ３进一步稳压滤波后供红外接收头ＨＲＭ作电源用。

　　开启过程：静态时脉冲放大管外于饱和状态，集电极输出０．１Ｖ低电平，此时可控硅触发电路不工作。瞬间按遥控器（各类彩电、ＶＣＤ遥控器均可），接收头接收到红外遥控信号，其输出端输出解调后的序列指令脉冲，经Ｖ１放大信号分成两路：一路经Ｒ６对Ｃ６进行充电，别一路经Ｒ５对Ｃ５进行充电，由于Ｃ５的容量远大于Ｃ６，所以充电速度较慢，不能使Ｖ２导通，而Ｃ６上充得的瞬间脉冲电压足以使可控硅ＳＣＲ触发导通，继电器Ｋ得电，常开触点ＣＪ１闭合，插座ＣＺ中的负载得电工作。ＬＥＤ作工作状态指示用。


　　关闭过程：再次按遥控器按键超过３秒时，Ｃ５上充得的电压足使Ｖ２由截止进入导通状态，从而可将可控硅控制极对地短路，可控硅被关断，继电器失电，触电断开，负截停止工作。随后Ｃ５上充得的电压很快通过Ｒ５、Ｖ１的集电极、发射极对地放电，电路进入等待状态。

　　二、元件作用与参数选择

　　１．电路中采用的一体化红外接收头型号为ＨＲＭ３８００１７，它可接收各类遥控发射的红外遥控信号，并输出解调后的序列指令脉冲信号。读者可以根据条件选择其他不同类型的红外接收头，其功能大都相同，相互间可以互换，但管脚排列会有所不同，注意不要将接收头电源端和接地端接错，否则极易造成接收头损坏。

　　２．为Ｖ２可靠地由截止状态进入饱和导通状态，保证可控硅被关断Ｒ５必须满足Ｒ５的阻值小于Ｖ２的β与继电器线圈阻值的乘积，否则将不能关断可控硅。本电路中的继电器型号为ＪＺＣ－２３Ｆ，其线圈阻值约为４００Ω，那么按照要求Ｒ５不得大于１０ＫΩ（设Ｖ２的β＝１００）。

　　３．单向可控硅可选择ＭＣＲ１００－６，其最大工作电流（１Ａ）和最高工作电压（６００Ｖ）完全能满足本电路的需要，控制极电流在１０μＡ－３０μＡ之间，故触发灵敏度很高。在制作过程中会发现即使省略Ｃ６，可控硅仍可正常触发和关断，但此电路抗干扰性将变差，极易受到外界干扰而使可控硅出现误导通，所以Ｃ６绝不可省略。

　　４．若发现关断可控硅所需时间偏长，那么可通过适当减小Ｃ５的容值进行调节。
