电容降压式电源中电容器的选用及注意事项

在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。如冰箱电子温控器或遥控电源的开╱关等电源都是用电容器降压而制作的。

相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。

通过电容器电流的大小，受该电容器容抗Xc＝1╱（2πfC），Xc的单位是欧姆；交流电频率f的单位是赫兹；电容器C的单位是法拉。

当将不同容量的电容器C（如图1所示），接入AC220V 50Hz的交流电路时，其C的容抗及其所能通过的电流如附表所列。该电流即电容器C所能提供的最大电流值。


用电容器降压制作电源时，必须注意以下几点：

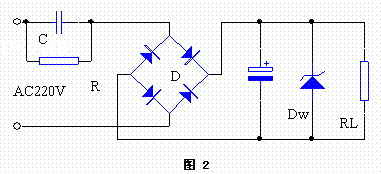

（1）经电容器降压后，必须如图2所示经整流、滤波及稳压二极管稳压后，才能获得电压稳定的电源（注：整流电路也可用半波整流）。


2）电容器耐压最好在630V以上，并应用无极性的电容器，有极性电容器不能用。

（3）在电容器两端并联500K-1M的泄放电阻。

（4）若需要加电源开关，为防止浪涌电流对负载RL并联，如图3所示。


（5）在组装调试过程中要用1:1隔离变压器接入AC220V电路中，以防触电。
