实现低于/高于75W应用的绿色适配器解决方案

录入:edatop.com    点击:
能源问题如今已落实到厂商生产的具体产品上。"能源之星"的提出为产品流入市场前设置了一道"坎"。最新实现的"能源之星"外部电源规范对电源适配器的工作能效、空载能耗等提出了更高的要求。而缩短产品开发周期,并加快上市进程是当今各大厂商"狠抓落实"的目标。如何既满足"能源之星"又达到自身的目的呢?本文分别基于低于75W应用及高于75W需要PFC的应用,分析了电源控制器实现这些规范所需要具备的特性,并提供相关的测试数据予以佐证。

电源是电子系统中必不可少的组件。除了电视和计算机等产品中所使用的内部电源转换器,外部电源适配器也广泛应用于手机、DSL调制解调器、打印机、笔记本电脑及游戏机等领域,以至于一个普通家庭可能就会拥有少则三五个、多则逾十个的电源适配器。这些适配器的应用规模非常庞大,而且其功率消耗又在一定程度上与用户的使用习惯密切相关。例如,许多用户在将电源适配器(或称充电器)从应用端(如笔记本电脑)拨出后,仍将插头插在墙式插座上,使其在不使用的情况下仍然消耗电流。

因此,电源适配器的工作能效及待机能耗成为美国环保署(EPA)"能源之星"等规范瞄准改善的目标。2008年11月开始生效的"能源之星"外部电源(EPS) 2.0版规范(简称EPA 2.0)就在1.1版基础上提高了要求,如表1所示(Ln为额定输出功率的自然对数)。例如,额定功率大于49W的外部电源在标准工作模式的能效基准要求从0.84提到0.870,而交流-直流(AC-DC) EPS最大空载待机能耗也大幅降低。

表1:美国环保署"能源之星"外部电源的1.1及2.0版规范。


不同适配器的功率等级相关较大,如手机充电器的功率低至5W,而游戏机适配器功率则可达250W。根据IEC61000-3-2等标准的要求,功率大于 75W的电源应用需要增加功率因数校正(PFC),低于75W则无此要求。因此,我们就以75W为界线,分别着重讨论 率低于75W适配器和高于75W适配器满足EPA 2.0新规范所需要的特性,以及能够提供这些所需特性的安森美半导体高性能、高能效控制器示例。

功率低于75W的适配器特性及控制器解决方案

对于功率低于75W的适配器而言,在工作能效提升方面,首先就需要考虑其损耗来源。事实上,其损耗主要包括两个方面,分别是开关损耗和门电荷(Qgate)损耗,这两类损耗分别可以用等式(1)和等式(2)来量化:


从这两个等式中可以看出,要提升能效,可以从开关频率(FSW)及关闭时的漏极电压(VDRAIN(turn-off))着手,即要降低开关频率,特别是在轻载时可以采用频率反走技术来实现;而通过采用谷底开关(valley switching)技术,也可以降低关闭时的漏极电压。

而在降低空载能耗方面,可以首先分析出空载损耗主要在于启动电路中的静态损耗,即在空载条件下,启动电阻仍会持续地从大电容消耗电流,造成功率损耗。而降低启动电路损耗的途径有多种,如采用具有极低启动电流的外部启动电阻、采用关断时泄漏电流极低的集成启动电流源,以及连接启动电路至半波整流交流输入等。

作为全球领先的高性能、高能效硅解决方案供应商,安森美半导体提供两种新系列的控制器,提供满足上述适配器工作能效提升及空载能耗降低要求的特性。其中一系列控制器是NCP1237、NCP1238、NCP1287和NCP1288,另一系列是NCP1379和NCP1380。其中,就NCP12xx系列的这四款新器件而言,它们属于固定频率控制器,带集成启动电流源,有助于降低空载输入功率(即空载能耗);并采用频率反走技术和跳周期模式,帮助降低轻载时的开关损耗及门电荷损耗,从而提升适配器工作能效。这几款器件的开关频率会在25 kHz时钳位,从而消除可听噪声问题。

图1:NCP1237/38/87/88在轻载时采用频率反走技术降低开关损耗。

从所测得的实际案例工作能效来看,NCP1237/38/87/88系列固定频率控制器与前一代产品NCP1271在额定输出功率的100%(65W)、 75%(49W)、50%(32W)和25%(16W)条件下,在115 Vac及230 Vac电压时的能效总体更优,其中在230 Vac条件时平均能效高达87.7%。在轻载及空载能耗方面,以NCP1237为例,与前一代产品NCP1027相比,在10.7W、1.3W、0.5W 轻载及0W空载条件下,在115 Vac及230 Vac电压时能耗下降了10 mW到710 mW不等,其中这两种输入电压条件下的空载能耗分别仅为71 mW和97 mW。这些能效及能耗测试数值均满足并超越EPA 2.0规范要求。
[p] 除了提供满足最新能效及能耗要求的特性,NCP1237/38/87/88还具有多种保护特性,如输入欠压和主电源过压保护、可调节过功率保护、严苛故障条件下的闩锁保护,并提供双路过流保护选项。这些器件工作电压可达30 V,采用SOIC-7封装,并均可根据不同终端应用要求提供A、B版本的选择,适合于笔记本、LCD显示器、打印机和游戏机以及DVD和机顶盒(STB) 等应用。
另一系列的NCP1379/80新器件属于谷底开关控制器,具有极低启动电流和频率反走等特性,同样满足降低空载能耗和提升工作能效要求。就其频率反走特性而言,当反馈电压(VFB)低于0.8 V(输出功率POUT下降)或反馈电压低于1.6 V(输出功率上升)时,就发生频率反走。值得一提的是,NCP1379/80能够提升所有负载等级时的能效(即不限于轻载能效),并将待机和空载能耗降至极低水平,如表2所示。

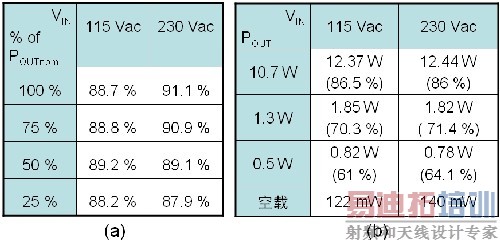

表2:NCP1380谷底开关控制器的工作能效及待机能耗(a、工作能效;b、轻载及空载能耗)。

综上所述,可以采用安森美半导体支持轻载时频率反走的两系列新控制器,来满足并超越"能源之星"等适配器的87%最低工作能效要求,而且即便在有启动电阻的情况下,仍然能够实现规范所要求的低于0.3W的空载能耗。

功率高于75W的适配器特性及控制器解决方案

对于功率大于75W的适配器而言,以笔记本应用为例,常见额定功率包括75W、90W和120W等,其中以用于90W平台的批量最大,所以我们将重点围绕90W应用来探讨。

如前所述,一旦功率大于75W,除了满足上述工作能效及空载能耗要求外,电路中还面临着加入PFC的要求,这在改善功率因数、使电网电能得到更高效利用的同时,也会使得电路结构更为复杂。在这类应用中,传统电源架构是PFC+PWM的两段式架构,即在非连续导电模式(DCM)或临界导电模式(CrM)段后跟随着准谐振反激段,每个段都使用一个控制器,如图2(a)所示。

与这种两段式架构不同,近年来涌现出一种新颖的单段式PFC架构,如安森美半导体新推的一款组合控制器NCP1901。它在单颗IC中结合了CrM PFC和半桥谐振转换段,能够提供实现高能效、小外形因数笔记本适配器所需的全部功能,如图2(b)所示。这种架构使用的元器件数量更少,为两段式架构提供了良好的替代选择。

NCP1901半桥谐振段工作在固定的频率和占空比,从而降低开关损耗。这器件通过调制半桥电源段实现稳压,而其在初级端的稳压消除了反馈环路,简化了电路。安森美半导体并基于NCP1901推出新的90W笔记本适配器参考设计,如图3所示。这参考设计在115 Vac和230 Vac输入条件下测得的工作能效分别为8 .4%和90.9%,115 Vac条件下的空载能耗为420 mW,且符合IEC61000-3-2要求的EPA 2.0规范对功率因数的要求(即115 Vac条件下功率因数不低于0.9),以及EPA 2.0对工作能效的要求。

图2:传统两段式架构(a)与新颖的单段式架构(b)对比。


值得一提的是,这高能效90W笔记本适配器参考设计可以采用极小的散热片,且高底很低,可用于实现外形因数更小的适配器解决方案。

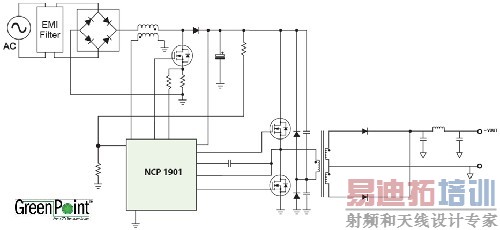

图3:安森美半导体基于NCP1901组合控制器的90W笔记本适配器参考设计。


总结:

最新实现的"能源之星"外部电源规范对电源适配器的工作能效、空载能耗等提出了更高的要求。本文分别基于低于75W应用及高于75W需要PFC的应用,分析了电源控制器实现这些规范所需要具备的特性,特别是采用安森美半导体NCP1237/38/87/88系列固定频率控制器、NCP1379/80系列谷底开关控制器和NCP1901组合式控制器所能实现的工作能效提升、轻载及空载能耗降低效果,并提供相关的测试数据予以佐证。客户采用安森美半导体的这些器件及相关GreenPoint参考设计,能够满足最新规范要求,缩短产品开发周期,并加快上市进程。
