数字可变电阻补偿稳压器的温度漂移

可变电阻如果集成了可编程温度索引查询表，就能补偿稳压器的温度漂移。在这种情况下，查询表能在–40℃~+102℃范围内，每2℃改变一次阻值，从而抵消由温度导致的稳压器输出变化。典型的稳压电路包含稳压元件、反馈电阻分压器，以及若干针对瞬态和负载开关状况来提供滤波和稳压的电容（图1）。两个反馈分压电阻的比例设定了稳压器输出电压。稳压器可生成预设的3.3V或其工作范围内的任何用户自定义输出。

对于多数稳压电路，输出电压会随温度轻微变化，变化范围是该电路标称电压的97.6%至101.5%。这些数字令人钦佩，但您仍能进一步改善它们。首先，在图1所示的稳压电路中放入一个数控可变电阻（比如DS1859），使它与R2并联（图2）。内部非易失存储器中的温度索引查询表控制着这个50kΩ数字电阻，使您能为每个2℃窗口设定不同阻值。

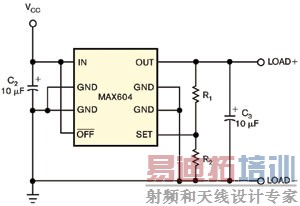

图1，借助典型的稳压器，您可以通过调节R1/R2分压器来设置稳压输出级别。

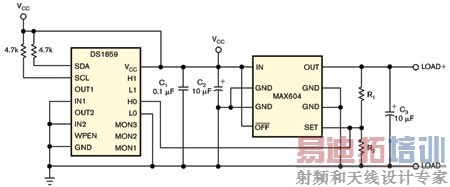

图2，如果把与R2并联的双路可变电阻的一半连接到图1中的电路，您就能实现稳压输出电压的温度补偿。

您可以设定查询表来提供任何阻值与温度曲线。在本例中，查询表使稳压器随温度变化的常态曲线变平坦。因此，这些查询表提供了一个关于温度的正阻值斜率。电阻有256个可编程阻值设置（十进制0~255），每个设置约为192Ω。在本例中，查询表的设置为143（温度–40℃）。温度每变化4℃到6℃，这些设置就增加1，因此在环境温度时达到152，+85℃时为158。

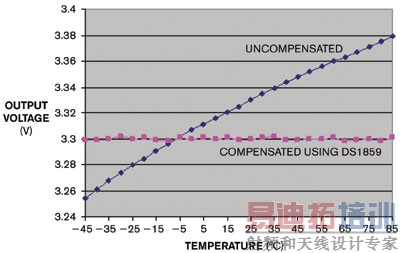

图3 这些曲线把图1所示电路（黑色）和得到补偿的图2所示电路（粉红）的稳压输出随温度变化情况做了比较。

如图3所示，在整个温度范围内，稳压性能在精度方面显著提升：–45℃~+85℃内的变化幅度现在仅为±2 mV。为对比起见，请注意图1中的标准稳压电路的响应（黑色曲线）。图2中的数字电阻IC包含三种用于监视外部电压的ADC输入。作为备选品的DS1847双路可变电阻提供类似性能，而且不带有ADC监视器，成本也更低。
