使用普通I/O口实现电容触摸感应方案

触摸感应解决方案受到越来越多的IC设计厂家的关注，不断有新的技术和IC面世，国内的公司也纷纷上马类似方案。但是目前所有的触摸解决方案都使用专用IC，因而开发成本高，难度大，而本文介绍的基于RC充电检测(RC Acquisition)的方案可以在任何MCU上实现，是触摸感应技术领域革命性的突破。

RC充电检测基本原理

RC充电检测基本原理是对使用如PCB的电极式电容的充电放电时间进行测量，通过比较在人体接触时产生的微小变化来检测是否有"按下"动作产生，可选用于任何单独或多按键、滚轮、滑条。

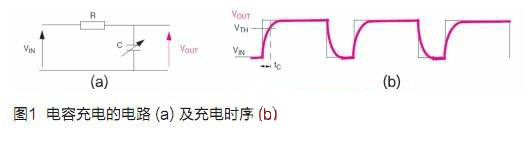

如图1(a)所示，在RC网络施加周期性充电电压Vin，测量Vout会得到如(b)的时序，通过检测充电开始到Vout到达某一阀值的时间tc的变化，就可以判断出是否有人体接触。

PCB设计注意事项

不论是单按键、多按键、滑条、滚轮设计，还是混合应用，都可以使用一个I/O进行充电，既可减少资源应用，又可以因使用同一定时标准从而简化软件设计。

用于传递按键信号的线一定要足够细，以降低线路造成的电容的影响，信号线间距为两倍线宽，不同组的信号间距应保证3~5mm。同组的信号线长度应尽量保持一致，不同组的信号线不可以交叉。独立按键的形状可设计为圆、三角或正多边形，尺寸以10~15mm为宜。滑条的形状可以是长方形或锯齿形，滚轮可以设计为幅射的扇形或环形，也可以是交错的齿轮，每个部分之间应保持0.2～0.5mm。按键PCB层不应该覆铜，否则会影响感觉的灵敏度，反面应覆铜以减少干扰。

LED经常在感应设计中用来指示按键是否有效按下，注意按键的地或电源线尽量短，线路较长时宜增加1nF的滤波电容。

另外，建议电源电路使用线性电源而不是开关电源，这对提高感应灵敏度很重要。

软件设计流程与实现

ST公司设计了完整的基于RC充电检测的电容式感应触摸方案的完整设计，包括PCB和完整的源程序，以及基于STM8S的标准触摸感应库(Touch Sense Library，TSL)和应用API接口，采用易于移植的C设计，用户可以方便地应用于其他任何MCU系统中。因为RC充电理论涉及的专利已经对公众开放，所以完全没有专利的限制。

ST的TSL内容包括滤波和校正算法，环境变化系统，自动根据环境温度、湿度、电压、灰尘等因素调整配置参数。提供了包括单通道和多通道的感应设计API函数，层次驱动的项目工程。基于STM8Sxxx-TS1-EVAL演示板的软件在STVD开发平台下设计，使用COSMIC-C语言编译器，包括完整的源代码。

对充电时间的测量可以使用MCU中定时器的捕捉功能，对于多个按键一般MCU没有足够的定时器为每个按键分配一个，也可以使用软件计时的方法，这要求能对MCU的时钟精确计数，并且保证每个周期的时钟个数保持一定。这种情况通常要求对按键使用一个独立的MCU，以保证不被其他任务中断。为了提高系统的可靠性和稳定性，改进的测量方法是对Vout进行高和低两个门限进行测量。

使用STM8S的触摸感应方案与Cypress公司的Capsense触摸按键的效果进行了对比，结果证明二者在灵敏度与可靠性方面不相上下，在水浸、增加覆盖物情况下本方案适应性更佳。
