在PADS2007中可以改变元件封装后直接更新PCB吗
录入:edatop.com 点击:
请各位高手指教: 在PADS2007中可以改变元件封装后直接更新PCB吗?具体怎么操作? 另外在PADS LAYOUT中设置了规则以后怎么在布线时随时提醒以避免线间距太小等一系列可能出现的错误----因为我设置了规则,可是布线的时候软件压根就没提醒下,等我布完了再检查时却指出间距太小,真是有郁闷啊

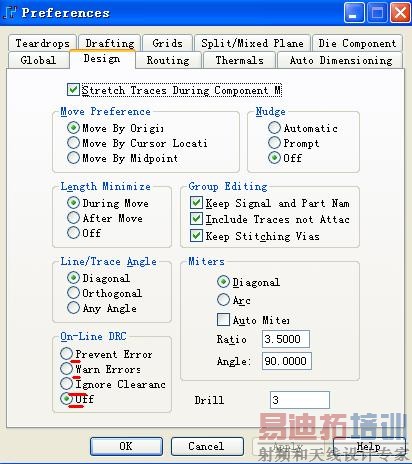

一,关于封装修改在PCB中选择你要修改的元件按鼠标右键选择EDIT DECAL去修改即可.修改完直接选择FILE菜单中的EXIT DECAL,然后在Apply Decal Changes的对话框中根据您的需求选择ALL或Selected确认即可.二,关于规则你可以根据您的需要选择合适的设计模式.方法为: 在设计区输入DRP或DRW或DRI或DRO这四种,然后回车即可.
谢谢你这么快就回复了,不过:在ECO模式下也可以吗?另外还请详细说明RO、DRI、DRW、DRP分别是什么意思,我只知道DR是DRC的简写
明白没?
讲解精辟
已经明白谢谢啦
kk
