FLOOD 求救

录入:edatop.com    点击:
各位大哥大姐们,请帮我看看附件第二排和第一排哪里设置的不一样,导致第二个在铺地时焊盘与铜之前有些间隙.

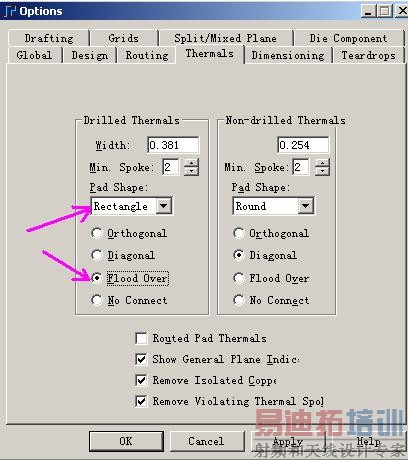

不能发图Option/thermals / pads shape 选择你想要的即可


補充一下,三樓版主的圖片,左邊的 Drilled thermals 指的是dip元件,右邊的Non-drilled thermals 指的是SMD元件,樓主所貼的圖片是smd的包裝,所以要在右邊的選項裡修改。

xue xi xue xi

3楼和4楼正解。
