为什么会这样?

录入:edatop.com    点击:
请哪位高手指点:Powerpcb5.0 生成的 gerber 导入到 CAM350 查看时,为什么会出现这种情况?NC Drill 哪里没设好?

不要自动导入,分gerber和NC drill单独导入

试过了,效果一样,NC size 还是 32.0 mil,会不会是 Powerpcb 的 CAM 哪个地方没设好,我用的是默认 NC Drill.

没有D码文件

应该怎样处理呢?

虽然导出来都是32MIL,但是你可以把它还原啊!不是吗?

是钻刀没有。你可以运行宏命另。在注意怎你的NC DIRR.是什么MIL 还是MM。 运行进去。里面的孔去有大有小。不然你那些孔都是一样大的。哈哈哈。

这样的gerber发出去没有问题吧?!

这样的文件,厂家是做不了的。

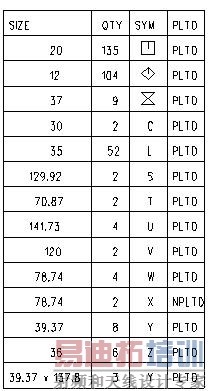

就是由于你们的钻孔文件不对,所以软件才给你分配一个大小。正确的钻孔文件,必须有如图的钻孔表。
