有关钢网问题

录入：edatop.com 点击：

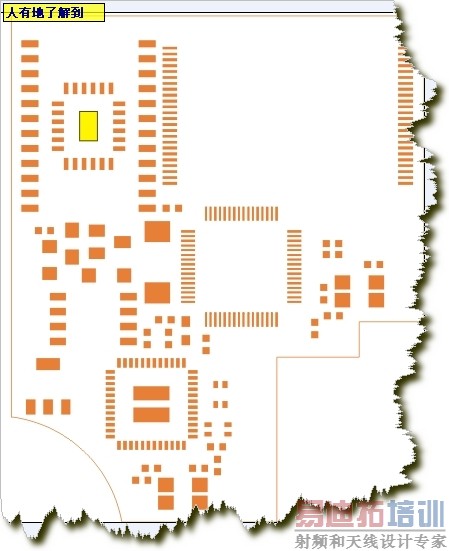

此图为工厂给的钢网文件的PDF的文档

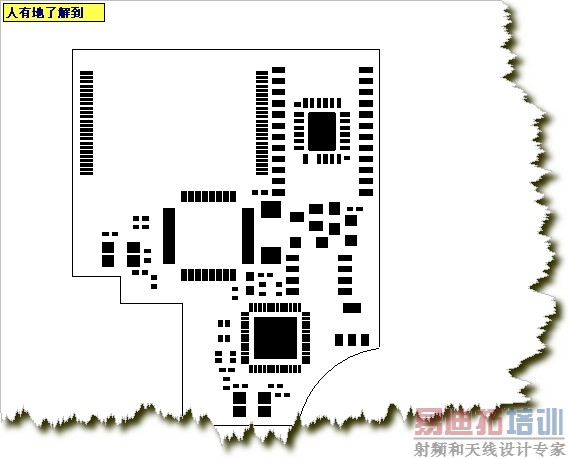

此图为本人用PCB文件出的钢网图上下两个图片是镜像过的请问IC中间的散热焊盘要做成第一张图那样做成两半,是否正确,实际本人出的钢网图不是这样的,主要是IC中间的那个焊盘,请高手指点一下.

自己先顶一下

这样也可以.这样的目的是避免IC中间焊盘多锡,若多锡就会出现中间隆起,那就给IC造成安装的不便,有可以省点锡.

那三楼的意思是两种都可以哦,

顶一下

应该是两种都可以，不过从可制造性考虑，第一张图能避免3楼兄弟说的那种问题发生。中间铜皮是单纯散热的吗

中间铜皮肯定是散热的.这两种方法都行的,但推荐是第一种.特别在贴片电源IC时.这种方法用得最多,象1117,封装是SOT23时,该方法最好.

怎么中间没有钻孔？做样板时手工焊接可是有问题的。

先谢谢以上各位大侠的回复其实散热焊盘中间是有钻孔的,只是这里看不出来,都是黑色的,那个小的IC中间的焊盘就没有钻孔了,因为是邦定IC ,中间不允许有钻孔,不知道邦定IC是不是也是像以上这样出钢网图了.

应该是第一种第二种锡会多热焊盘如果是SMT 不要有通孔要不然锡会露掉
